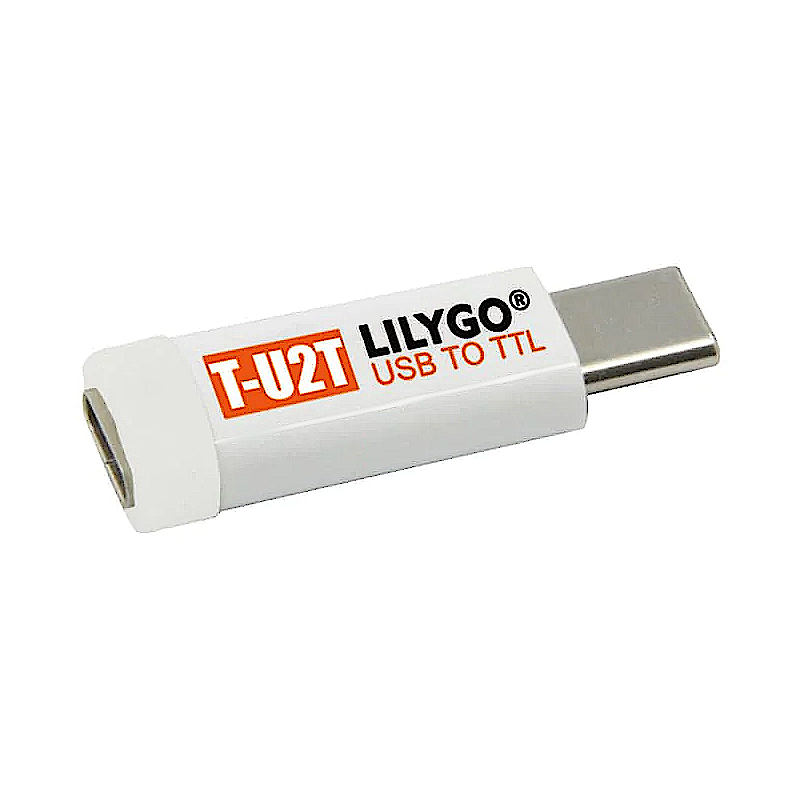

T-U2T Conversor USB para TTL UART, UCB Tipo-C Macho / Fêmea, driver CH9102 - LILYGO® Q320

: COM09023
9,50 €
preço com IVA incluído

LILYGO T-U2T é a abreviatura de USB para TTL.
A intenção original do design deste produto é a sua intenção de uso cada vez que projetar uma placa de circuito ESP32, descobrirá que o mesmo circuito de USB para TTL aparece no esquema, especialmente ao criar um circuito de pequeno porte.


Esse circuito de comunicação ocupa muito espaço e também aumenta o custo, por isso queremos trocá-lo. Por fim, descobrimos que cada produto também possui outra característica que é a interface USB com TYPE-C.
Portanto, com base nas características das portas USB tipo C macho e fêmea tipo C, projetamos separadamente o chip de interface USB CH9102 e o circuito de download automático no formato de um adaptador USB.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.



More info and updated documentation on LilyGo product page (T-U2T [Q320])



Specification

LILYGO T-U2T parameters

  1. USB chip CH9102 Max Read/Write Speed: 4Mbps
  2. Automatic download circuit
  3. boot button
  4. Power Indicator
  5. Type-C male
  6. Type-C female

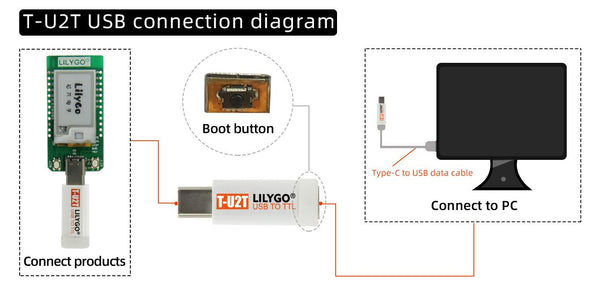

Application scenarios

Requires USB To TTL motherboard
product-dislay_59c684b9-d1f4-440e-8c47-f4726c25a9f7_600x600.jpg?v=1657521666

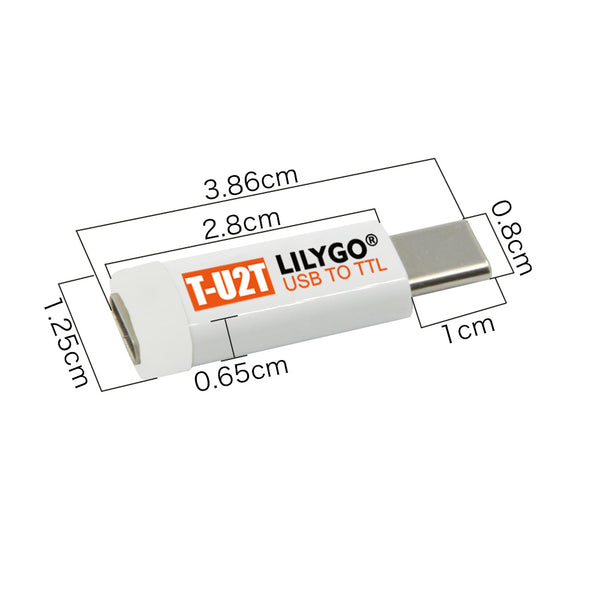

1. Size
product-size_96ccf746-0aa4-4e0c-b5f0-03530e69907f_600x600.jpg?v=1657521715

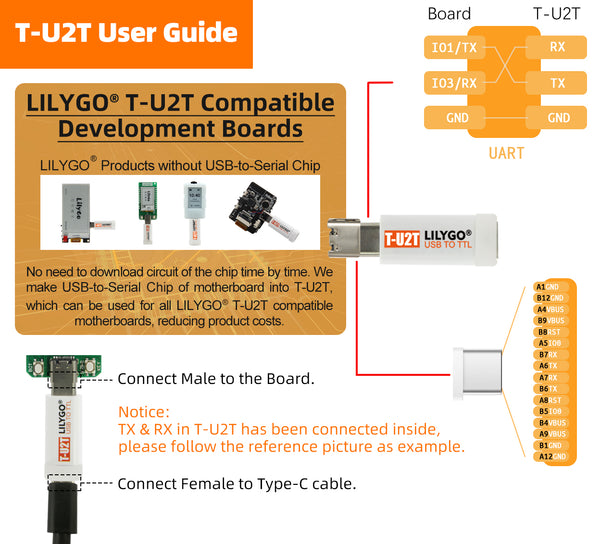

2. Pin Diagram

product-diagram_600x600.jpg?v=1657521786
use-reference2_d2fcb332-0964-4002-8541-c5c422506795_600x600.jpg?v=1657521841
use-reference_7cd16701-2cb5-460b-935d-3df0dd6a87d0_600x600.jpg?v=1657521866

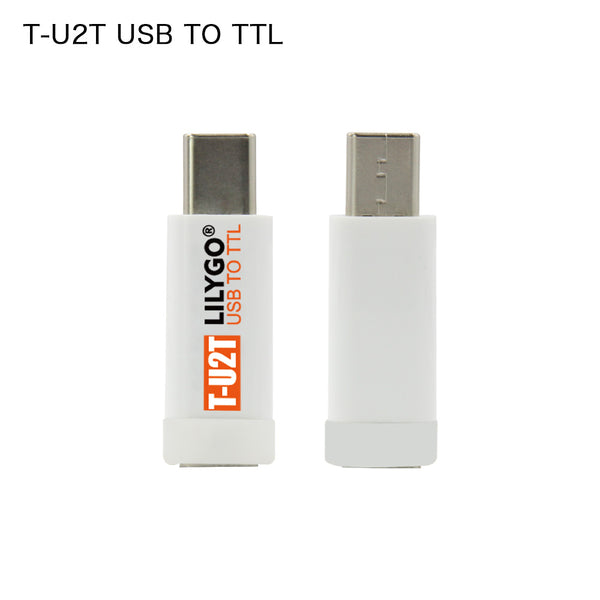

shipping-list-all_5d9f4c83-668e-4240-99b0-56a47e70a636_600x600.jpg?v=1657506184
shipping-list_f1b5895e-6d40-438d-9c23-b4e4e81b964d_600x600.jpg?v=1657521924
COM09023
