Temporizador com 5 relés - XH-M194

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Descrição:

• Temporizador com 5 relés
• Modelo: XH-M194
• Alimentação: AC/DC12V
• Tipo de saída: Relé 250V/10A (Max)
• Dimensões: 120 * 93 * 19 mm
• Dimensão Display: 50 * 19 mm
• Precisão temporizador: 1 min

Caracteristicas:

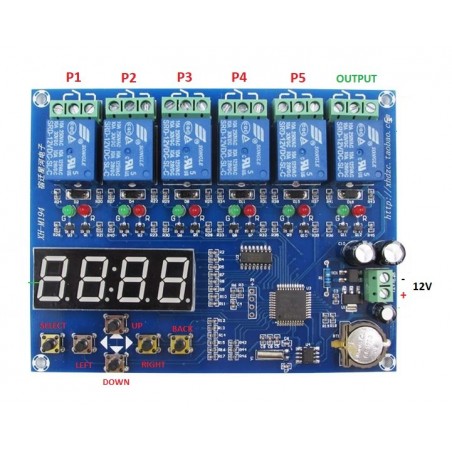

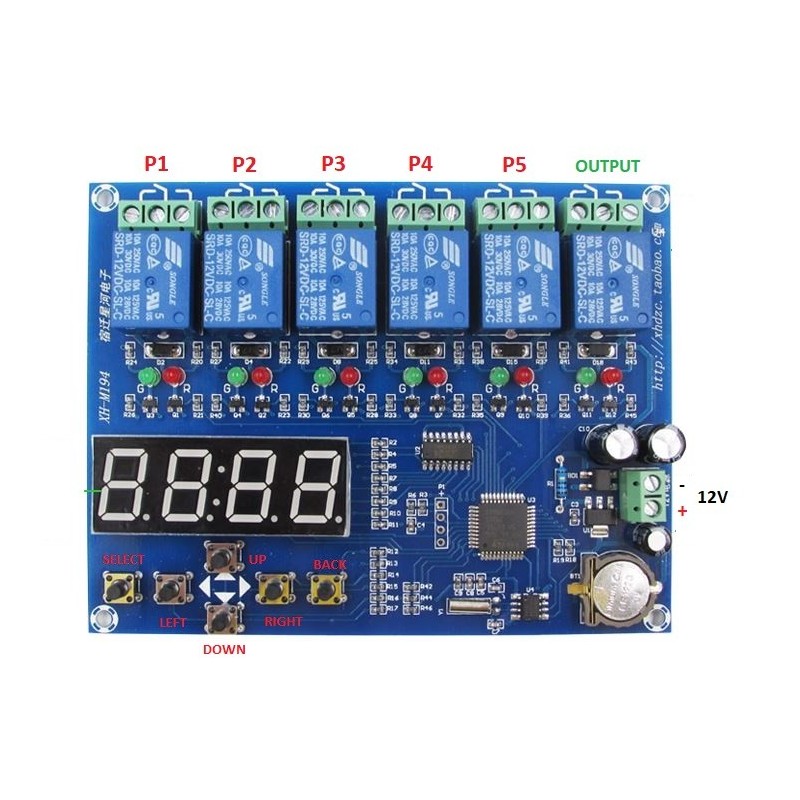

• Este módulo permite controlar 5 relés independente (P1 ,P2 ,P3 ,P4 e P5)
• O relé OUTPUT é um espelho de um outro relé (P1 ,P2 ,P3 ,P4 e P5), ou seja, estando apenas um destes relés ativos esta saída OUTPUT também fica ativa, quando todos os relés (P1 ,P2 ,P3 ,P4 e P5) está desligados esta saída OUTPUT volta aos estado desligado.
• Cada relé possui uma saída normalmente aberta e uma saída normalmente fechada (SPDT)
• Pode ser aplicado para controlo de motores, controlo de bombas de águas, electroválvulas do sistema de rega, controlo da caldeira, etc.
• Possui 6 teclas para configuração da placa:
  • SELECT: selecção do menu
  • BACK: Retorno a menu anterior
  • LEFT/RIGHT: selecção da hora ou minutos para definição do horário
  • UP/DOWN: Navegação no menu ou selecção da horário (hora e minutos)


Procedimentos:

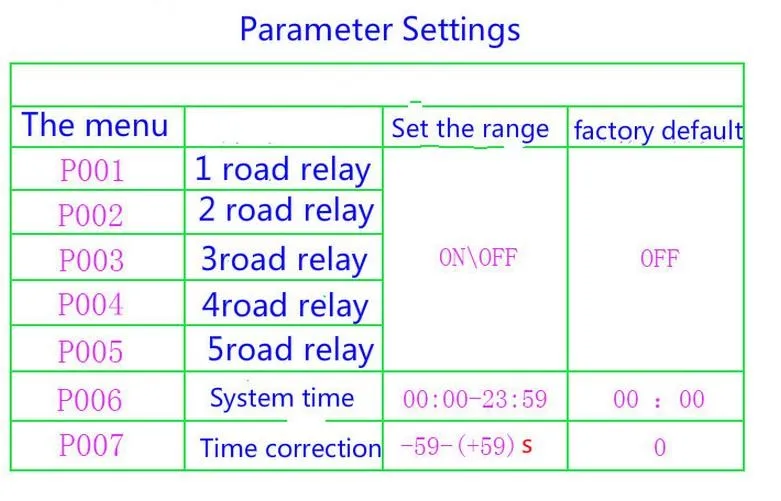

• Na primeira utilização tem de configurar o relógio da placa, para isso tem de entrar no menu P006
  • Carregue no SELECT e de seguida utiliza a tecla UP até aparecer o menu P006, para entrar carregue em SELECT
  • De seguida utilize as teclas UP e DOWN para selecionar os minutos
  • Selecionado os minutos carregue na tecla LEFT para definir as horas, utilizando a tecla UP ou DOWN selecione a hora
  • Para validar o horário carregue no SELECT
• Configuração do relé P1:
  1. Carregue no botão SELECT e aparece no display o menu P001
  2. Carregue novamente no SELECT e aperece o estado OFF
  3. Mude para o estado ON através do botão UP
  4. Carregue de seguida no SELECT e vai parecer o menu H1 e carregue novamente no SELECT
  5. Neste ponto vai definir o horário para o relé activar (H1) utilizado as teclas UP/DOWN e LEFT/RIGHT
  6. Estando definido o horário carregue no SELECT
  7. De seguida vamos definir o horário para desligar no menu H2 carregando na tecla BACK e depois na tecla UP.
  8. Carregue no SELECT para entrar no menu H2 e defina o horário.
  9. Estando definido o horário carregue novamente no SELECT.
  10. Volte ao menu inicial (relógio) carregando na tecla BACK.
• Para configuração de outro relé use o mesmo procedimento efetuado acima entrando no menu P002,P003,P004 ou P005
• O menu P007 permite fazer um ajuste no relógio da placa (segundos)
