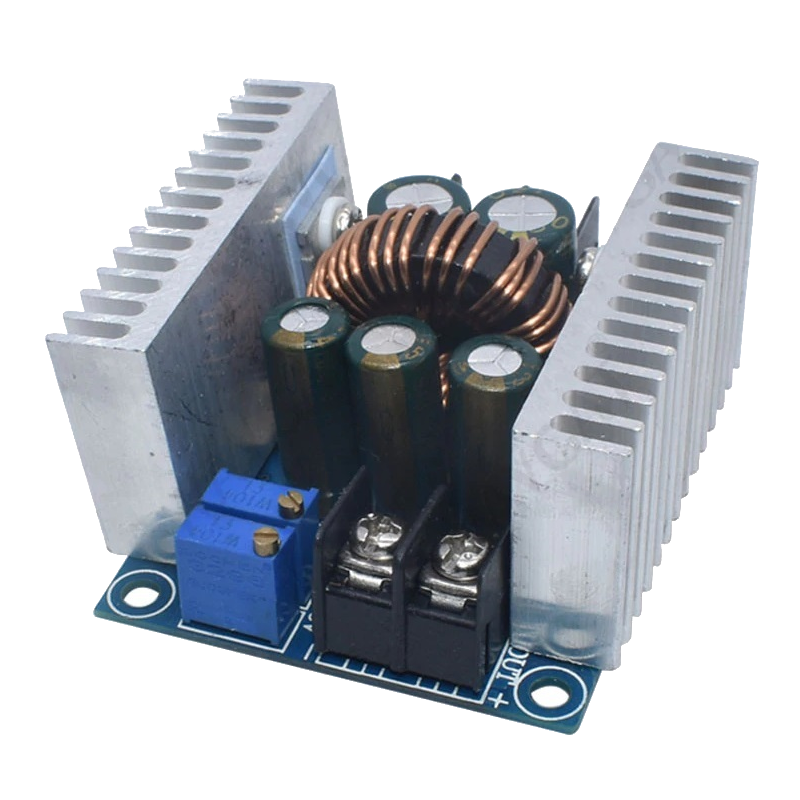

Conversor DC-DC Step-Down 300W até 20A

: FAL08054
12,50 €
preço com IVA incluído

Com este potente conversor (300W / 20A) de tensão do tipo STEP-DOWN poderá converter tensões mais elevadas em tensões mais baixas. Aceita tensões na entrada entre 6~40Vdc e permite regular a saída entre 1.2~36Vdc. A regulação é feita através de um potenciómetro multivoltas para obter um ajuste mais preciso.

Além de regular a tensão, tem também um potenciómetro onde poderá limitar a corrente máxima da saída entre 0.2~20A. Esta função de limitação da corrente é muito útil para por exemplo gerir o carregamento de uma bateria, neste caso terá que regular a tensão máxima da carga da bateria e posteriormente regular a corrente de carga que pretende.

De notar que para uma corrente acima de 15A deverá usar uma ventoinha para evitar que o conversor aqueça demasiado e se danifique.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.



Layout Connections

Corrente de saída: máximo 20A dentro de 15A (adicione ventilador para dissipação de calor se a temperatura do tubo de alimentação exceder 65ªC e reduza a tensão de saída para alta tensão).
Faixa de limitação de corrente: 0,2-20A (ajustável) se o módulo ultrapassar 65ºC adicione um ventilador.
Menor diferença de tensão: 3V
Frequência de operação: 150KHz
Eficiência de conversão: O valor típico de eficiência de 96% depende do ambiente operacional.
Ondulação de saída: Ondulação em torno de 50mV (sem ruído) largura de banda de 20mbit/s (apenas para referência) entrada 24V.
Temperatura operacional: 0ºC a +75ºC (preste atenção à temperatura do cabo de alimentação em uso real. Se a temperatura estiver muito alta, aumente a dissipação de calor ou reduza a tensão.
Sentido de ajuste do potenciómetro: sentido horário (aumentar), sentido anti-horário (diminuir).
Proteção contra curto-circuito de saída: (proteção instantânea) corrente constante (o valor da corrente constante não pode ser curto-circuito por muito tempo).
Proteção de conexão reversa de entrada: Nenhuma.
