Sensor De Distância Ultrassónico HY-SRF05

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

O Sensor de Distância SRF05 é um passo evolutivo do sensor de distância SRF04 e foi desenvolvido para aumentar o alcance, a flexibilidade e reduzir os custos. Como tal, o SRF05 é totalmente compatível com o SRF04. A escala é aumentada de 3 metros para 4 metros. Um novo modo de operação (ligando o pino de modo à terra) permite que o SRF05 use um único pino, economizando pinos valiosos da placa Arduino.

Para uma melhor organização, pode encaixar o sensor SRF05 no suporte para sensor de distância, facilitando a prototipagem do seu projeto.

Características:

• Alimentação: 5V DC;

• Corrente da Operação: < 2mA;

• Ângulo de efeito: < 15°;

• Alcance: 1cm a 4m;

• Nível de saída (alto): 5V;

• Nível de saída (baixo): 0V;

• Distância de detecção: 2cm - 450cm;

• Precisão: até 0,3cm;

• Pontos cegos: 2cm;

• Dimensões: 43mm x 20 x 17mm.

Dois modos de operação disponíveis:

• Pino único para Trigger e pulso de eco.

• Trigger e pulso de eco em pinos independentes, tal como no SRF04.

Tutorial

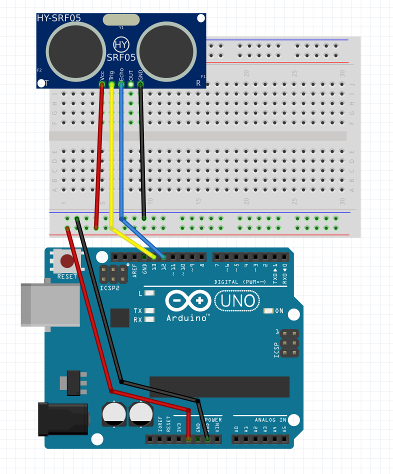

Ligações:

• Vcc -> 5 V

• Trig -> pin 13 (digital pin)

• Echo -> pin 12 (digital pin)

• Out ->

• GND -> GND
