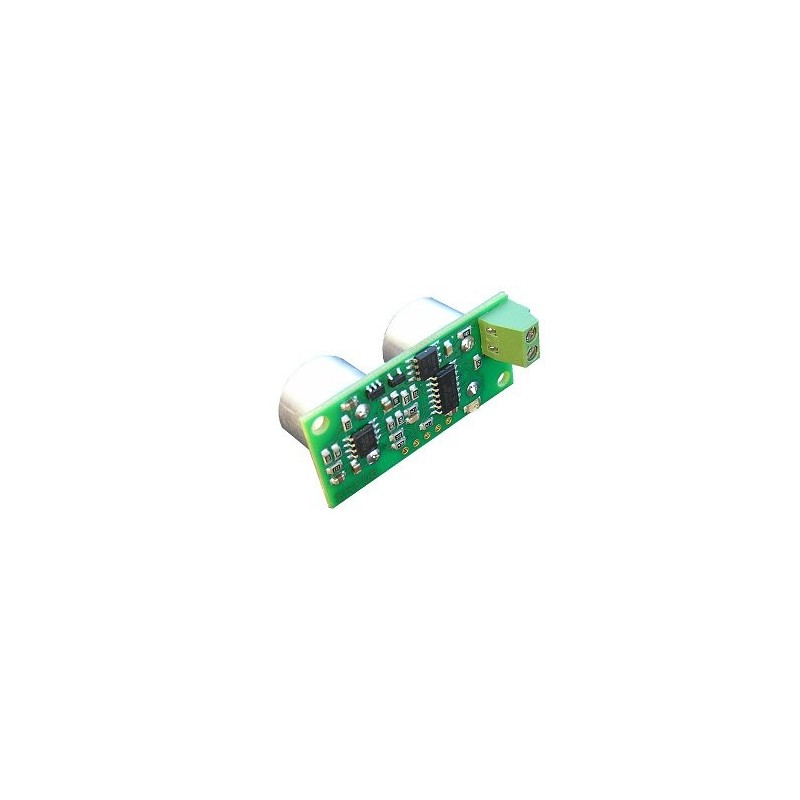

SRF06 - Ultrasons

O SRF06 requer uma tensão de alimentação mínima de 9V que no máximo poderá ser de 24V.

A corrente na saída varia entre 4mA para a distância mínima (0cm) e 20mA para a distância máxima (510cm) o que dá uma relação entre corrente e distância de 4mA+31.37uA/cm.

A forma mais simples de se obter a distância medida pelo sonar é convertendo a corrente de saída em tensão de forma ser lida pelo ADC do controlador. Para isso deverá ser usado um divisor resistivo em que a tensão varie entre 0v e 5V para a corrente de saída. Neste caso, o SRF06 deverá ser alimentado com 14v (9v+5v) no mínimo.

O SRF06 efectua automaticamente uma nova medição a cada 70-100ms.

Especificações:

• Alcance: 2cm a 4m
• Alimentação: 4-20mA controlo de corrente
• Frequência: 40KHz
• Dimensões: 43mm x 20mm

Para mais informação consulte a página oficial do produto.
