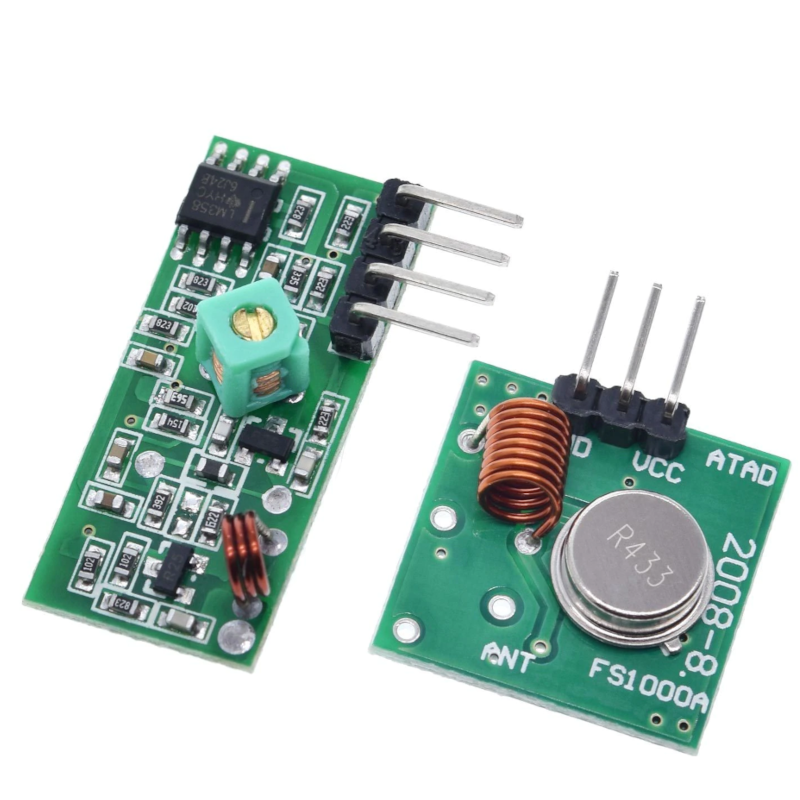

Este Kit, Transmissor e Receptor RF, possui um emissor e um receptor de radio frequência de 433mhz para ser utilizado em projetos de comunicação sem fios de microcontroladores como o Arduino, Raspberry Pi, PIC e outros.
Ideal para sistemas de alarme, projetos de controlo remoto, automação e robótica em geral. Os módulos alcançam até 200 metros sem obstáculos com modulação AM e frequência de trabalho de 433MHz.
Especificações do Transmissor:
- Modelo: MX-FS-03V
- Alcance: 20-200 metros (conforme voltagem)
- Tensão de operação: 3,5-12v
- Modo de operação: AM (Modulação em Amplitude)
- Taxa de transferência: 4KB/s
- Potência de transmissão: 10mW
- Frequência de transmissão: 433MHz
- Pinagem: Dados-VCC-GND (Esq.->Dir.)
- Dimensões: 19 x 19mm
Especificações Receptor:
- Modelo: MX-05V
- Tensão de operação: 5v DC
- Corrente de operação: 4mA
- Frequência de recepção: 433MHz
- Sensibilidade: -105dB
- Dimensões: 30 x 14 x 7mm
Este Kit inclui:
1 x Módulo Transmissor 433Mhz
1 x Módulo Receptor 433Mhz
Esquema de Ligação Transmissor:
Código Exemplo Transmissor:
//Programa : Módulo RF Transmissor com Arduino Uno
#include <VirtualWire.h>
String mensagem;
void setup()
{
Serial.begin(9600);
//Define o pino 8 do Arduino como
//o pino de dados do transmissor
vw_set_tx_pin(8);
vw_setup(2000); // Bits per sec
Serial.println("Escreva o texto e clique em ENVIAR...");
}
void loop()
{
char data[40];
int numero;
if (Serial.available() > 0)
{
numero = Serial.readBytesUntil (13,data,40);
data[numero] = 0;
Serial.print("Enviado : ");
Serial.print(data);
Serial.print(" - Caracteres : ");
Serial.println(strlen(data));
//Envia a mensagem para a rotina que
//transmite os dados via RF
send(data);
}
}
void send (char *message)
{
vw_send((uint8_t *)message, strlen(message));
vw_wait_tx(); // Aguarda o envio de dados
}
Esquema de Ligação Recetor:
Código Exemplo Recetor:
//Programa : Receptor RF com Arduino Mega e Display Nokia 5110
#include <Adafruit_GFX.h> //Carrega a biblioteca do display
#include <Adafruit_PCD8544.h> //Carrega a biblioteca grafica
#include <VirtualWire.h>
byte message[VW_MAX_MESSAGE_LEN]; // Armazena as mensagens recebidas
byte msgLength = VW_MAX_MESSAGE_LEN; // Armazena o tamanho das mensagens
// Pinagem do LCD :
// pin 8 - Serial clock out (SCLK)
// pin 9 - Serial data out (DIN)
// pin 10 - Data/Command select (D/C)
// pin 11 - LCD chip select (CS/CE)
// pin 12 - LCD reset (RST)
Adafruit_PCD8544 display = Adafruit_PCD8544(8, 9, 10, 11, 12);
//Inicializa e seta os parametros do display
void setup()
{
Serial.begin(9600);
vw_set_rx_pin(5); // Define o pino 5 do Arduino como entrada
//de dados do receptor
vw_setup(2000); // Bits por segundo
vw_rx_start(); // Inicializa o receptor
display.begin();
display.setContrast(50); //Ajusta o contraste do display
display.clearDisplay(); //Apaga o buffer e o display
display.setTextSize(1); //Seta o tamanho do texto
display.setTextColor(BLACK); //Seta a cor do texto
display.setCursor(0,0); //Seta a posição do cursor
display.print("Aguardando...");
display.display();
delay(2000);
}
void loop()
{
uint8_t message[VW_MAX_MESSAGE_LEN];
uint8_t msgLength = VW_MAX_MESSAGE_LEN;
display.setCursor(0, 0); //Seta a posição do cursor
if (vw_get_message(message, &msgLength)) // Non-blocking
{
Serial.print("Recebido: ");
display.clearDisplay(); //Apaga o buffer e o display
for (int i = 0; i < msgLength; i++)
{
Serial.write(message[i]);
display.write(message[i]);
display.display();
}
Serial.println();
}
}
