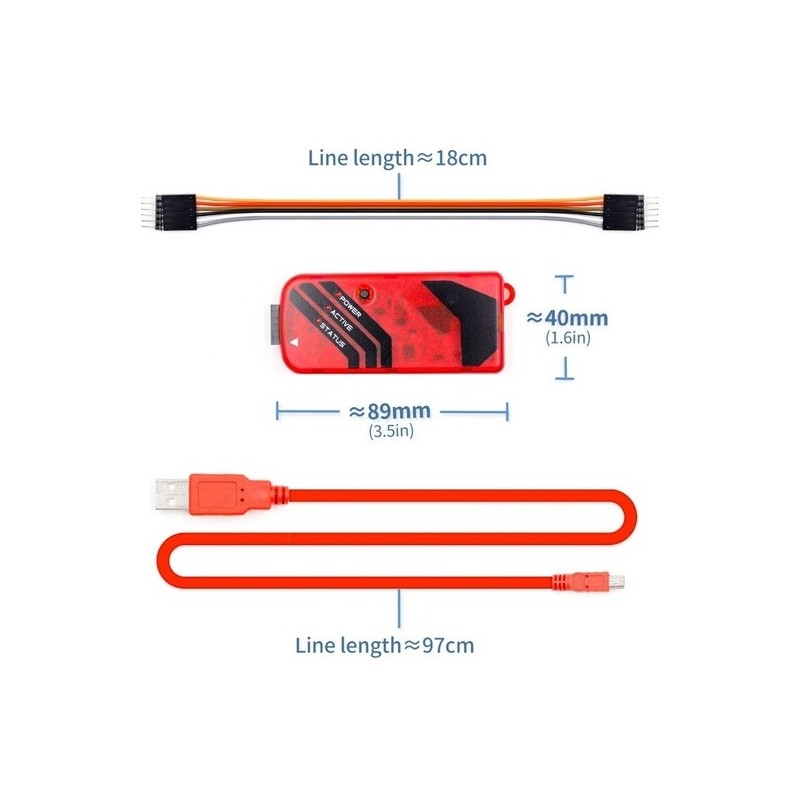

Programador PICkit 3 compatível

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

O PICkit 3 permite programação e "debug" de microcontroladores PIC e dsPIC usando a poderosa interface gráfica do Ambiente de Desenvolvimento Integrado (IDE) MPLAB. O PICkit 3 liga-se ao computador por USB e ao dispositivo a ser programado através de um conector Microchip RJ-11 (header de 6 pinos) compatível com MPLAB ICD 2/3 e MPLAB REAL ICE.

O programador usa dois pinos I/O  e a linha de reset para implementar "In-Circuit Debugging" e "In-Circuit Serial Programming".

Cabo miniUSB  incluído.

Características:

• USB (Interface de alta velocidade com o computador a 12 Mbits/s)

• Execução em tempo-real

• Compatível com MPLAB IDE (software incluído e grátis)

• Monitor de sobre-tensão e curto-circuito integrado

• Actualizações de Firmware grátis

• Suporta dispositivos PIC com tensões de 2.0v a 6.0v

• LEDs de diagnóstico (power, busy, error)

• Leitura e escrita das memórias de programa e de dados do microcontrolador.

• Apaga a memória de programa com posterior verificação

• Num "breakpoint", os periféricos mantêm o seu estado

Documentos:

•Manual do Utilizador
