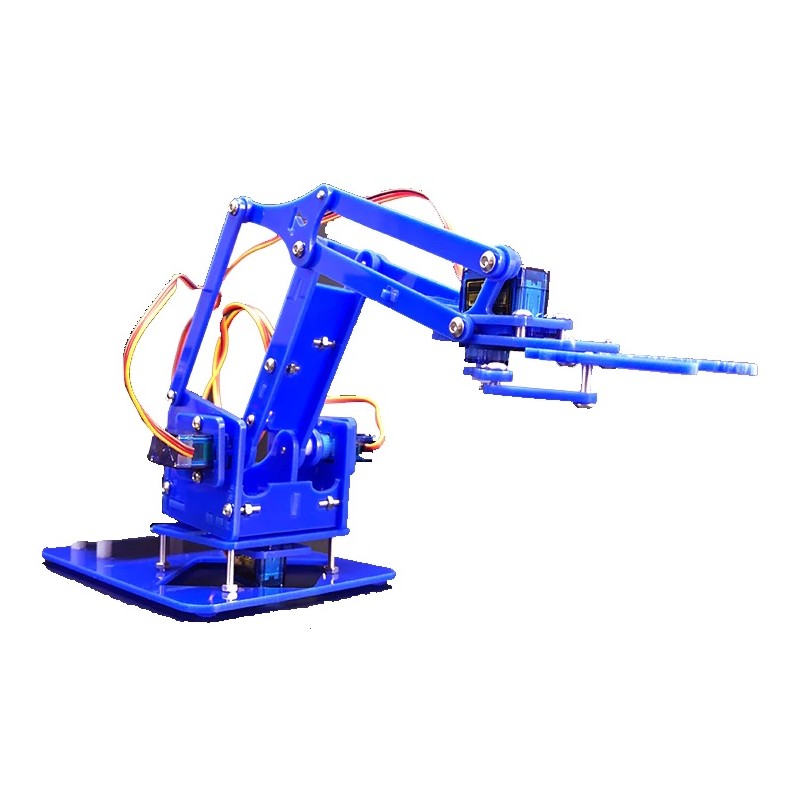

Kit Braço Robótico p/ Montagem - 4 DOF com 4 servos SG90 - Acrílico Azul

: ROB05030
31,50 €
preço com IVA incluído

Braço Robótico com 4 graus de liberdade fornecido às peças para Montagem. Contém servos com engrenagens plásticas SG90! Clique aqui se pretender um kit com servos de engrenagens metálicas

Para dar vida a este produto irá necessitar de um microcontrolador e para tal aconselhamos usar um Arduino UNO R3 em conjunto com este shield ARD03184 que disponibiliza dois joysticks analógicos e conectores para facilitar a ligação dos servos ao Arduino.

Conteúdo da Embalagem:
1x Conjunto de peças de acrilico azul para montagem da estrutura do braço;
1x Conjunto de porcas e parafusos;
4x Servos SG90 com engrenagens plásticas!
1x Cabo extensão de 150mm para o servo da garra;



Nota: O Arduino UNO e o shield com os joysticks que aparece na imagem não estão incluídos.

Quantidade
Sem Stock


DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Product description

        This is a classic 4-degree-of-freedom ludic robotic arm inspired by industrial robots. The kit is suitable for guest space, college students, high school students use. You can use arduino, STM, ESP, micro:bit or even a Raspberry Pi to control this robotic arm.

       The product is supplied in pieces and need to be assembled.

  Weight: 213g



Shipping list:

  • set of acrylic cutting parts
  • pack of screws
  • 4x SG90 plastic gear steering servo
  • 1x 150mm servo extension cable

.................................

Assembly guide ( Note: the following images are for the black version with MG90S servos insted of SG90  )

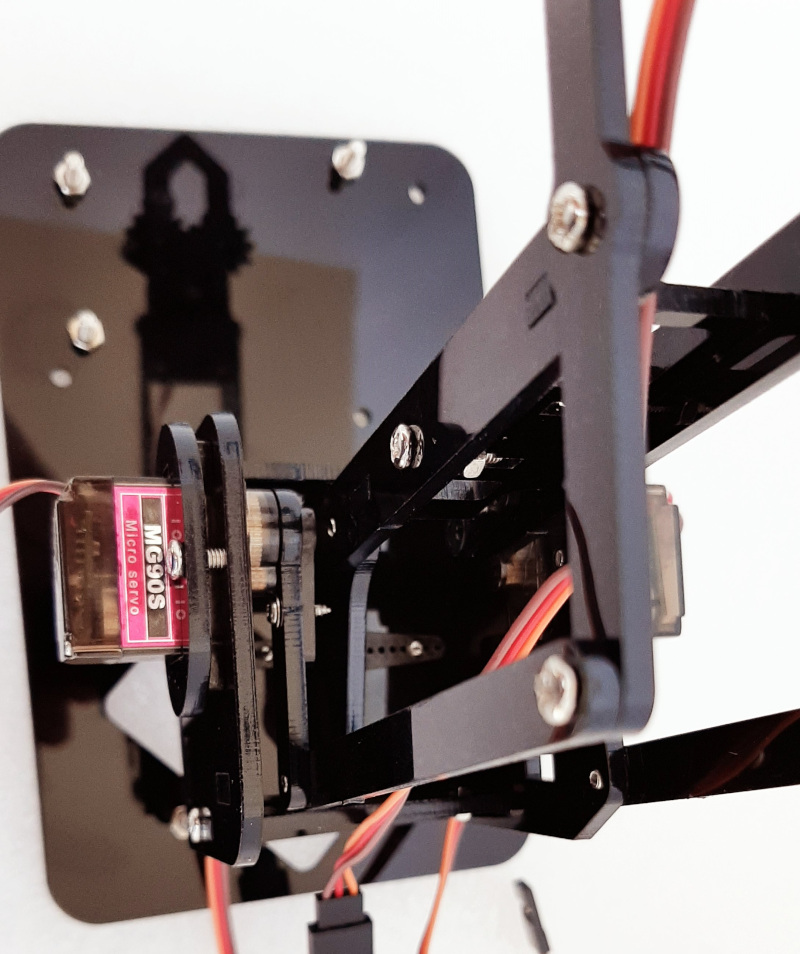

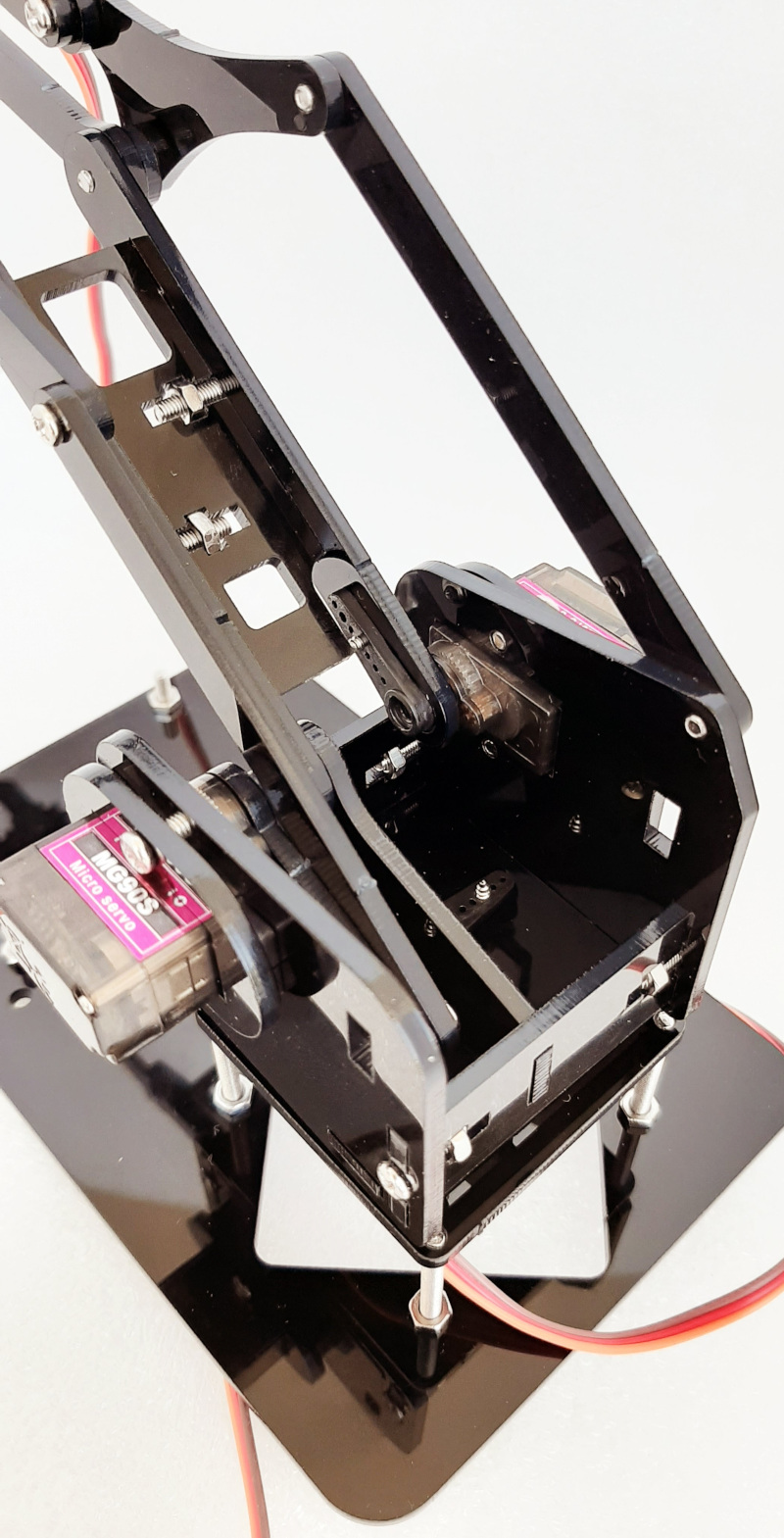

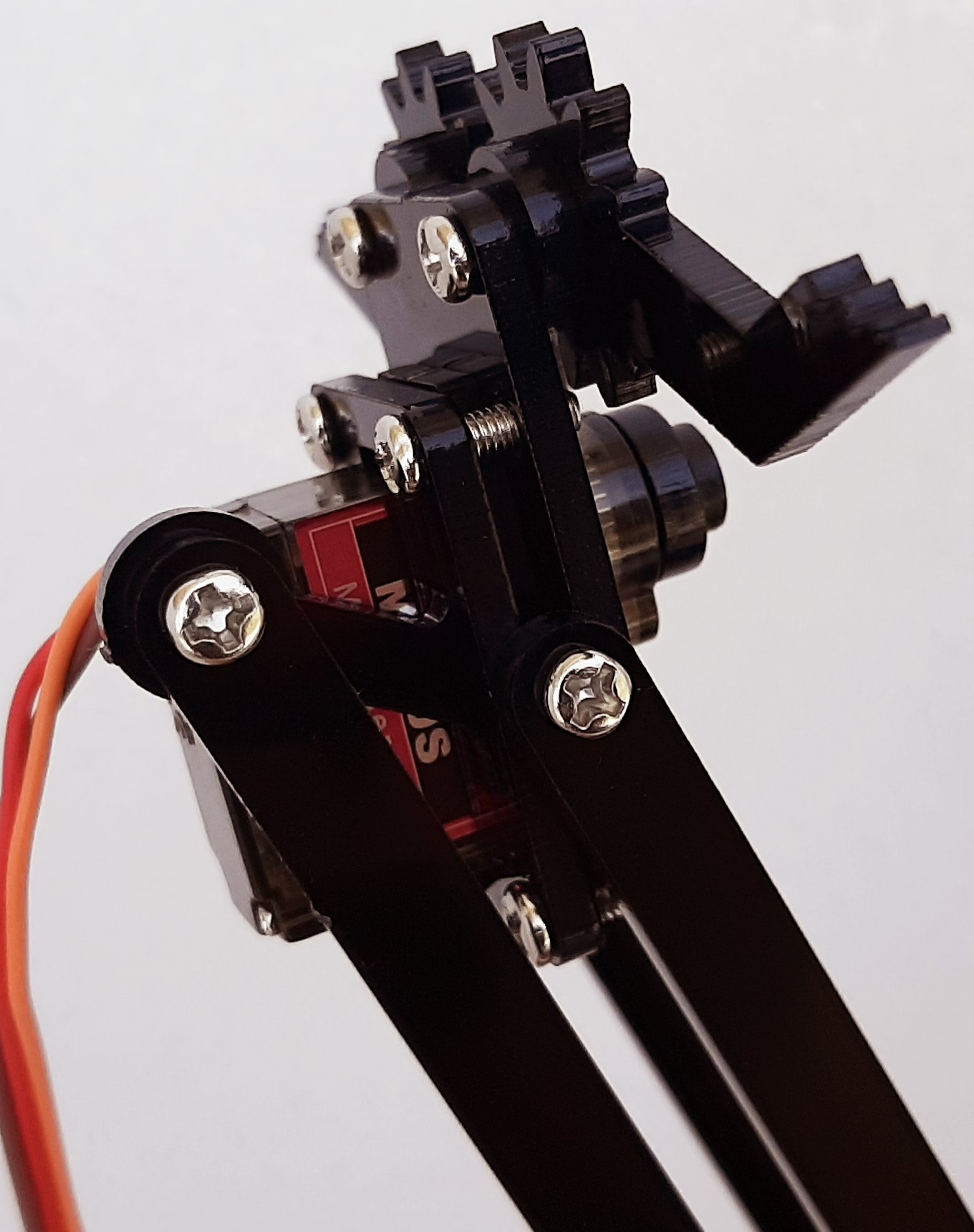

Please note that this product could have some differences from the above assembly guide specially on the claw. If you note that the parts you have arn't equal to the ones one the above Assemby guide, please check the following pictures to identify the correct assembly:

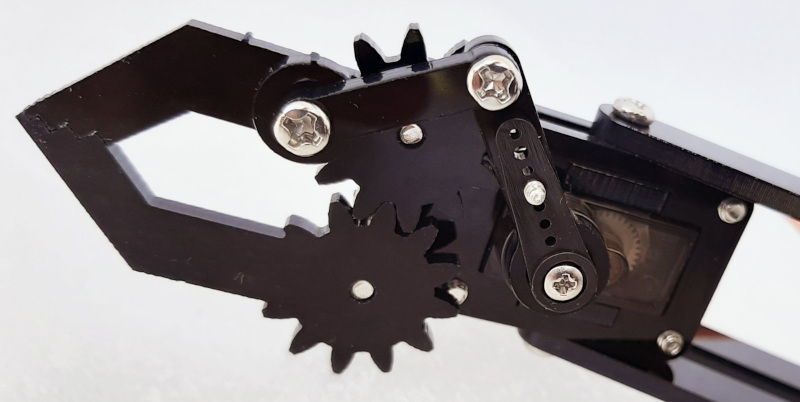

Garra_v1

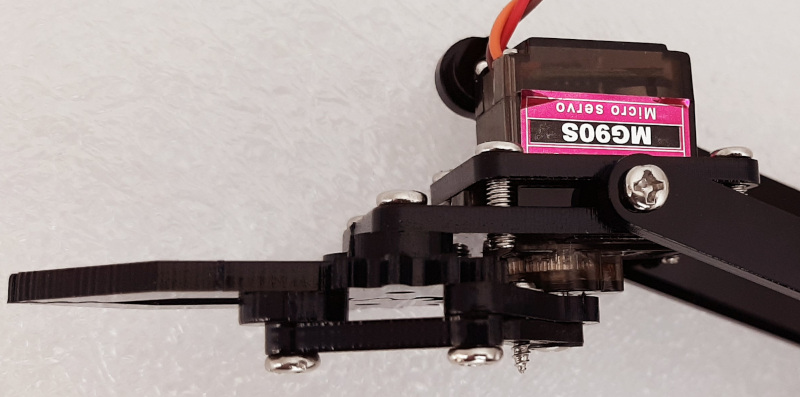

Garra_v2

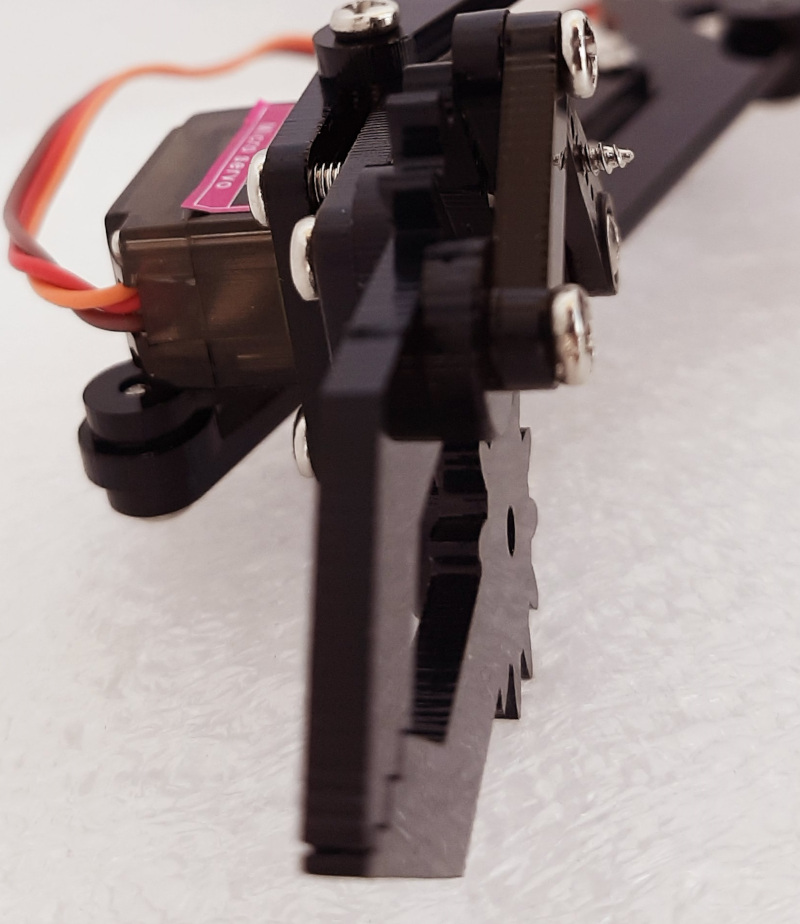

Garra_v3

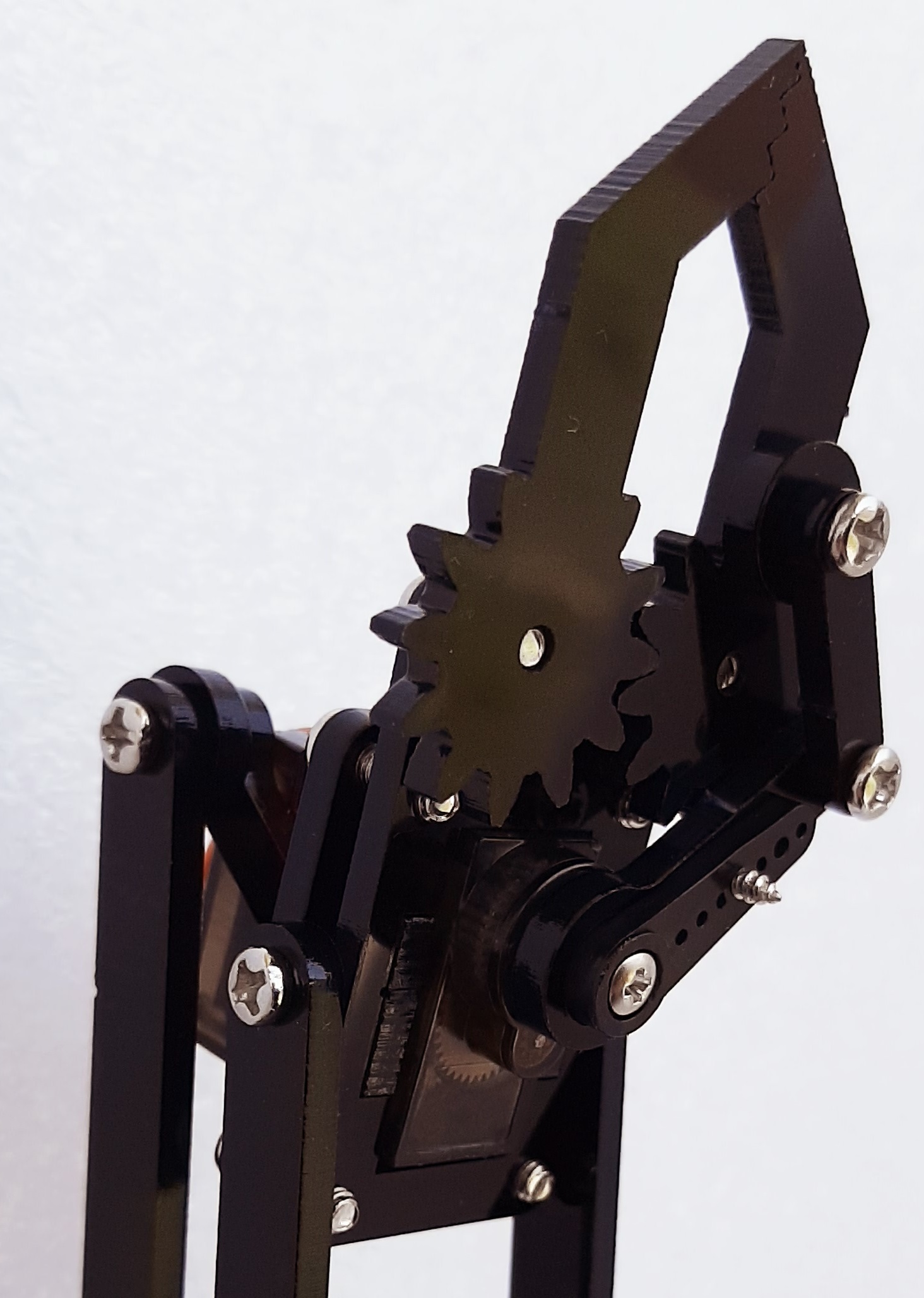

Garra_v4

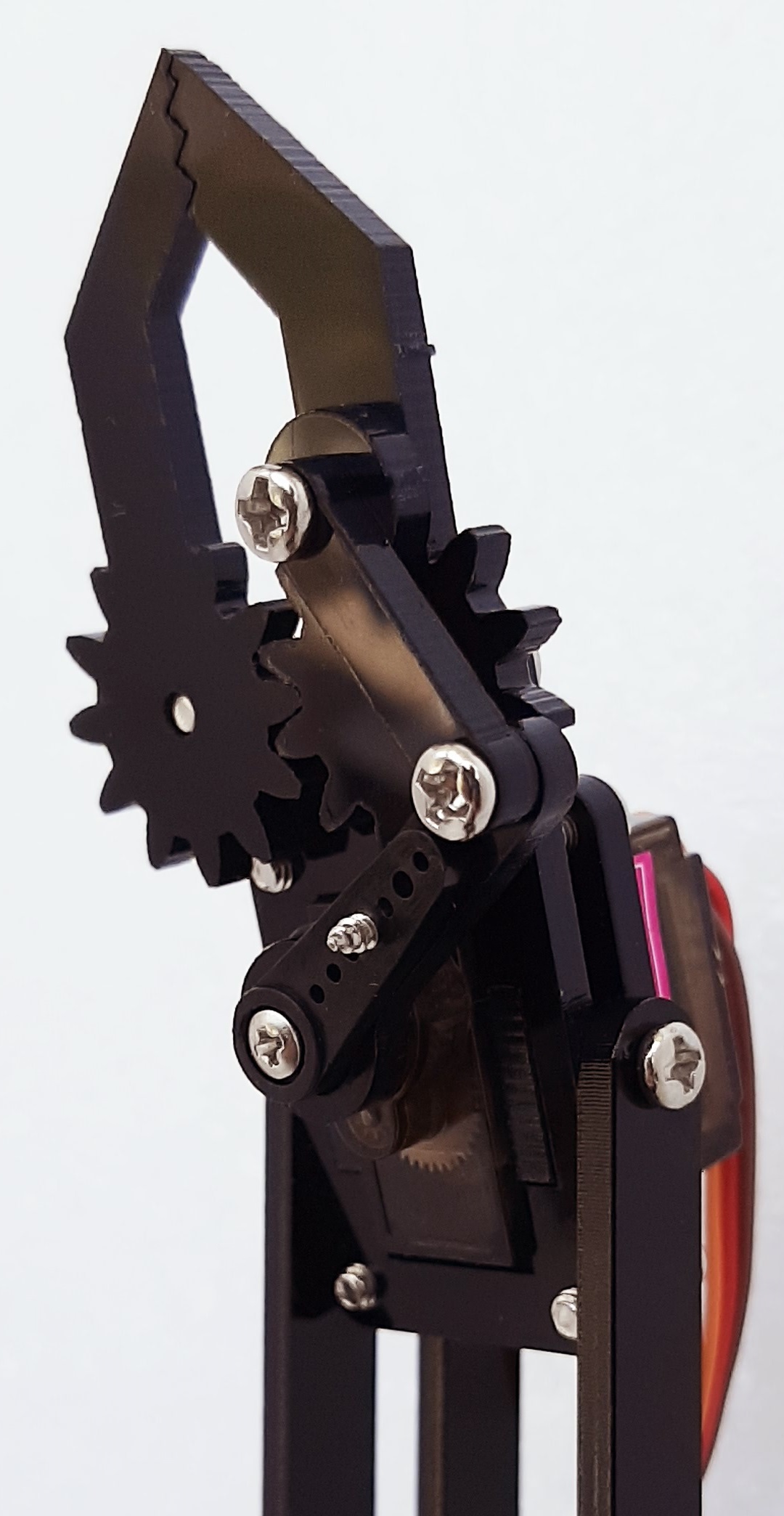

Garra_v5

Garra_v6

Garra

Garra

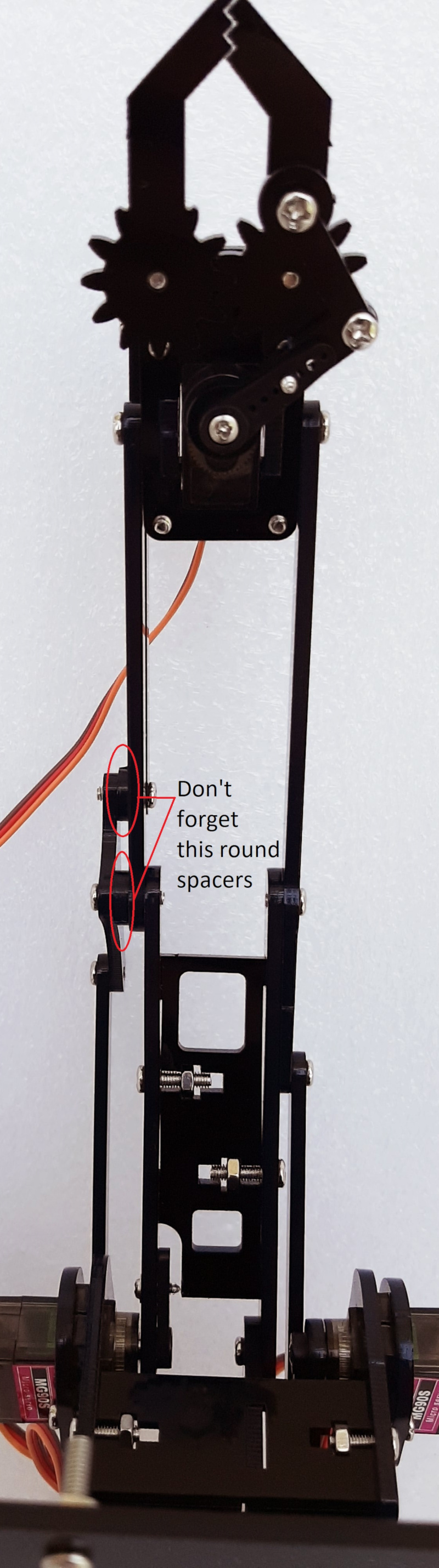

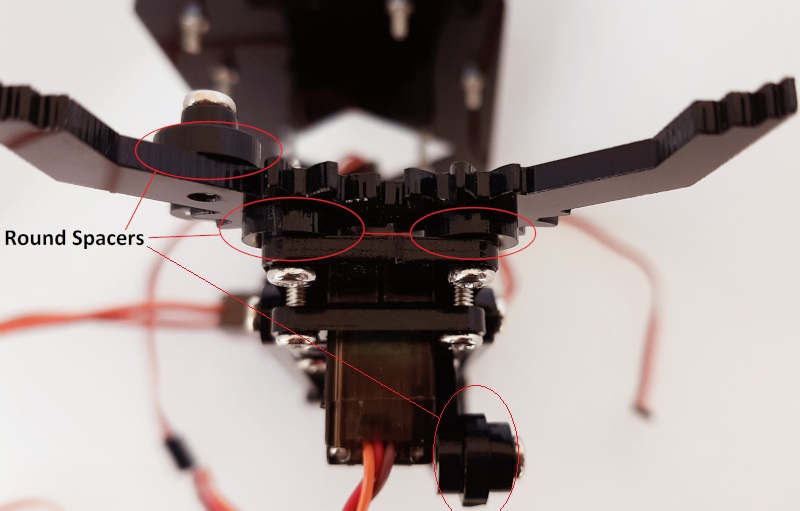

Don't Forget to install the 6 round spacers (4 as the following image and 2 on the 3 point support in the middle of the arm):

Round Spacers

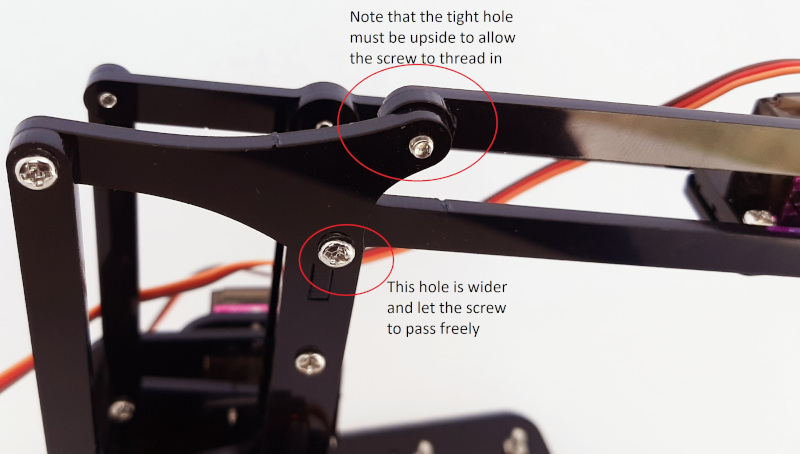

Note that in the 3 point support there are 2 wider holes and 1 tight hole. This part must be installed as in the following image:

3 Point Support

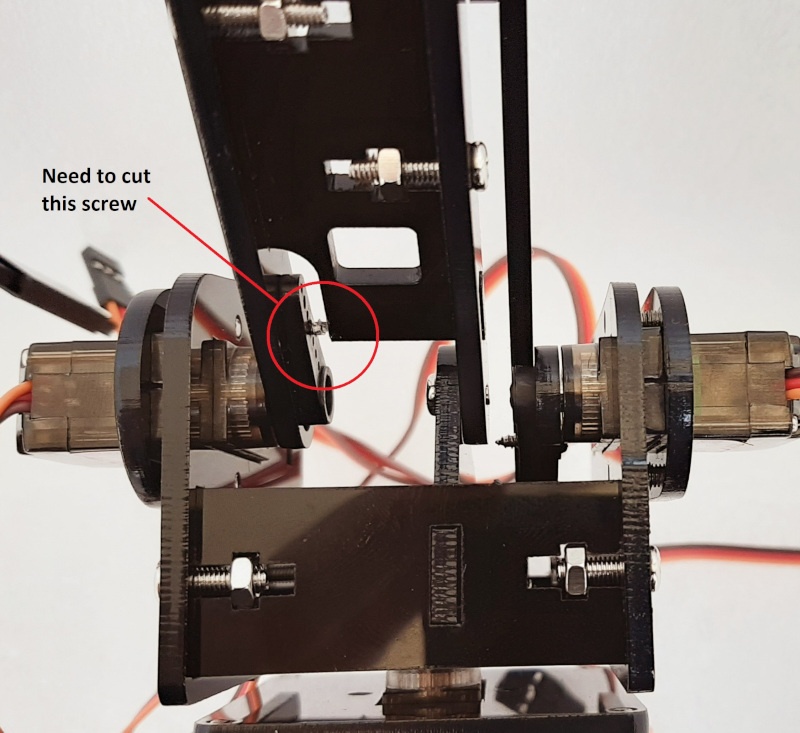

You will need to cut the following screw to allow a proper fit of the acrylic part:

Cut Screw
