Módulo Sensor Seguidor de Linha 3x TCRT5000 - Keyestudio KS0453

: SEN03062
3,90 €
preço com IVA incluído

Este sensor seguidor de linha com 3 sensores TCRT5000 permite destinguir uma linha preta num fundo branco em 3 pontos e assim dar informação ao teu robô para a seguir.

O que este sensor faz é transformar a refletividade da luz infravermelha em cores, ou seja, convertendo a força do sinal refletido em um sinal atual. A altura de detecção é de 0-3 cm e é compatível com 3,3 e 5V.

Se quiseres saber mais sobre este pruduto, consulta aqui a sua Wiki Page.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

In the smart car DIY process, we often use a line tracking sensor to make the smart car follow a line.

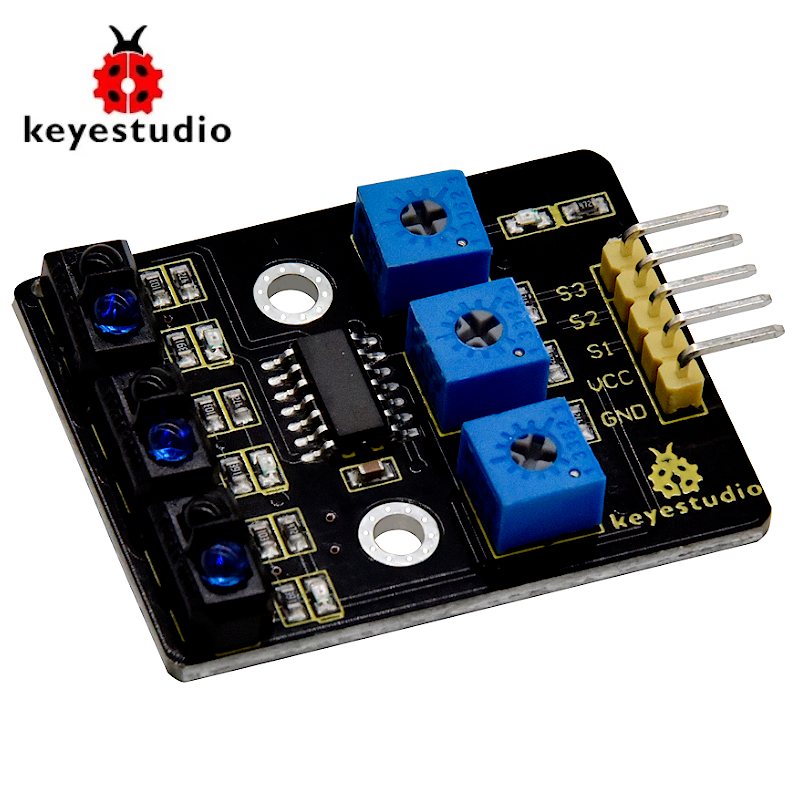

The keyestudio 3-channel line tracking module actually is an infrared sensor. The component used is a TCRT5000 infrared tube.
The working principle is to use the different reflectivity of infrared light to color, converting the strength of the reflected signal into a current signal.
During the detection, black is active at HIGH level, and white is active at LOW. The detection height is 0-3 cm.
We have integrated three groups of TCRT5000 infrared tubes on a single board, convenient for wiring and control.
Turn the adjustable trimpot to adjust the module’s sensitivity.
The module comes with two 3mm positioning holes for mounting on other devices.



 Features:

  1. Operating voltage: DC 3.3-5V

  2. Detection height: 0—3cm

  3. Interface: 5pin of 2.54mm pitch

  4. Positioning hole diameter: 3mm

  5. Dimensions: 42mm*31mm*7mm

  6. Weight: 6.6g

  7. Environment attribute: ROHS



Wiring Diagram


thumb



Test Code

int sensor1 = 2;
int sensor2 = 3;
int sensor3 = 4;
int val1;
int val2;
int val3;
void setup()
{
  Serial.begin(9600);
  pinMode(sensor1, INPUT); // set sensor to input mode
  pinMode(sensor2, INPUT); // set sensor to input mode
  pinMode(sensor2, INPUT); // set sensor to input mode
}

void loop()
{
  val1=digitalRead(sensor1);
  Serial.print("val1:");
  Serial.print(val1);
  val2=digitalRead(sensor2);
  Serial.print("  val2:");
  Serial.print(val2);
  val3=digitalRead(sensor3);
  Serial.print("  val3:");
  Serial.println(val3);
  delay(200);
}



Test Result

Done uploading the code to control board, open the serial monitor and set the baud rate to 9600.
When the tacking module detects black line, output 1; detecting white line, output 0. As figure shown below.
thumb

Documents:

  1. WIKI page tutorial



SEN03062
