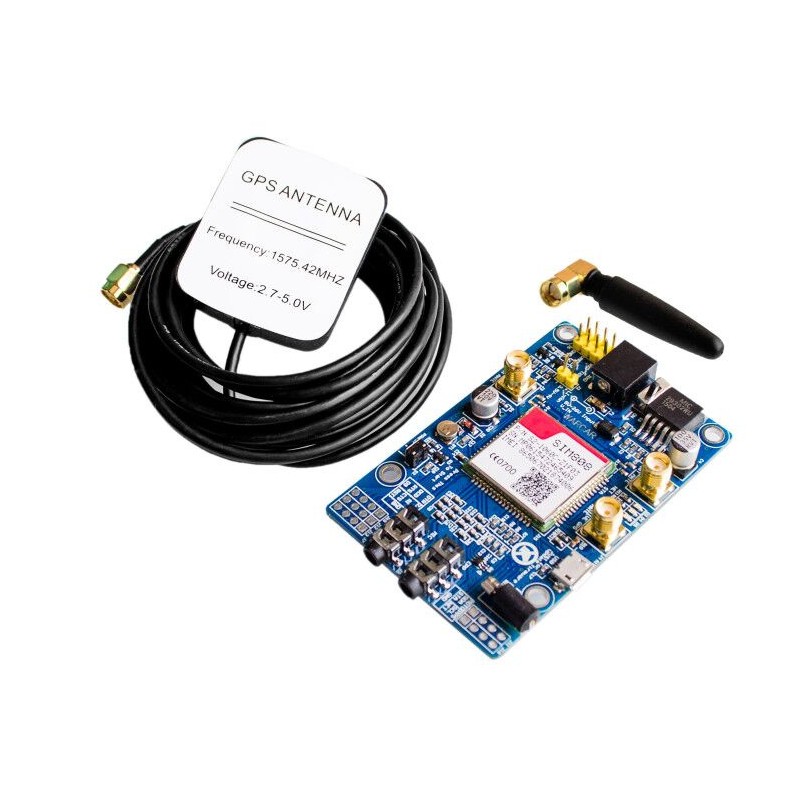

Módulo GSM/GPRS/GPS SIM808
O módulo SIM808 é um módulo GSM e GPS dois-em-um. Ele é baseado no mais recente módulo GSM / GPS SIM808 da SIMCOM, suporta GSM / GPRS Quad-Band e combina a tecnologia GPS para a navegação por satélite.
Por favor Considere a seguinte ALTERNATIVA: COM06015
DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL
Se tiver alguma dúvida neste produto não hesite em contactar-nos.
*Atenção: as imagens são meramente ilustrativas.
Overview
SIM808 module is a GSM and GPS two-in-one function module. It is based on the latest GSM/GPS module SIM808 from SIMCOM, supports GSM/GPRS Quad-Band network and combines GPS technology for satellite navigation.
It features ultra-low power consumption in sleep mode and integrated with charging circuit for Li-Ion batteries, that make it get a super long standby time and convenient for projects that use rechargeable Li-Ion battery. It has high GPS receive sensitivity with 22 tracking and 66 acquisition receiver channels. Besides, it also supports A-GPS that available for indoor localization.
The module is controlled by AT command via UART and supports 3.3V and 5V logical level.
Specification
PCB size | 50mm X 30.5mm X 1.6mm |
Voltage Input | 3.4V ~ 4.4V |
Interface | UART |
Indicator | NET, STATUS |
Button | POWER |
Features
- Quad-band 850/900/1800/1900MHz
- GPRS multi-slot class12 connectivity: max. 85.6kbps(down-load/up-load)
- GPRS mobile station class B
- Controlled by AT Command (3GPP TS 27.007, 27.005 and SIMCOM enhanced AT Commands)
- Supports charging control for Li-Ion battery
- Supports Real Time Clock
- Supply voltage range 3.4V ~ 4.4V
- Integrated GPS/CNSS and supports A-GPS
- Supports 3.0V to 5.0V logic level
- Low power consumption, 1mA in sleep mode
- Supports GPS NMEA protocol
- Standard SIM Card
Electrical Characteristics
' | Min | Typical | Max | Unit |
Voltage Input(VBAT) | 3.4 | - | 4.4 | VDC |
Input voltage VinH(Target Voltage = 3.3V ) | 3 | 3.3 | 3.6 | V |
Input voltage VinH(Target Voltage = 5V ) | 4.5 | 5 | 5.5 | V |
Input voltage VinL | -0.3 | 0 | 0.5 | V |
Peak Current | 0 | - | 2 | A |
Average Current | 2 | - | 500 | mA |
Packing list
1* SIM808 GSM/GPRS/GPS Module
Documents
Please visit our wiki page for more info about this product. It will be appreciated if you can help us improve the documents by correcting the errors, adding more demo codes or tutorials.
Weight | 15.0000 |
---|---|
Model | IM141125004 |
Board Size | 50mm X 30.5mm X 1.6mm |
Version | 1.0 |
Operation Level |
|
Power Supply | Li-ion |
