Módulo de expansão 8 LEDs para FPGA
  • Módulo de expansão 8 LEDs para FPGA
  • Módulo de expansão 8 LEDs para FPGA
  • Módulo de expansão 8 LEDs para FPGA
  • Módulo de expansão 8 LEDs para FPGA

Módulo de expansão 8 LEDs para FPGA

: PCO05011
4,95 €
preço com IVA incluído

Este é um módulo de expansão simples com 8 LEDs para indicação de estado de uso geral. Pode ser conectado às placas FPGA/microcontrolador da umato com um conector 2x6 pinos de expansão. Os LEDs são ligados em topologia de cátodo comum.

Quantidade
Sem Stock


DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Product Description

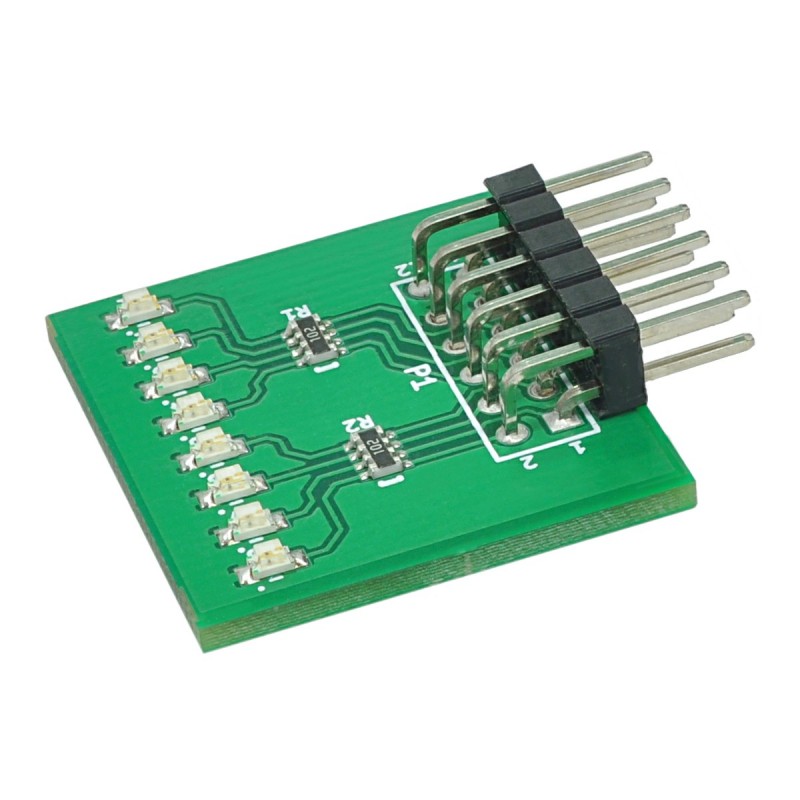

This is a simple expansion module with 8 LEDs for general purpose status indication and other human  machine interface purposes. It can be connected to Numato Lab’s FPGA/Microcontroller boards  featuring a 2x6 pin Expansion connector. This expansion module can be connected to other boards by  using manual wiring. LEDs are connected in common cathode topology. This product is compatible with most of Numato Lab's FPGA boards.

 Applications

  • General purpose status indication
  • Debug data output

 Board features

  • 8 high brightness SMD LEDs
  • 2x6 pin expansion connector
  • Onboard current limiting resistors
  • Common Cathode topology
  • Dimension: 24mm X 26mm
