Módulo Expansão 2 canais ADC - AD9283 para FPGA
  • Módulo Expansão 2 canais ADC - AD9283 para FPGA
  • Módulo Expansão 2 canais ADC - AD9283 para FPGA
  • Módulo Expansão 2 canais ADC - AD9283 para FPGA
  • Módulo Expansão 2 canais ADC - AD9283 para FPGA

Módulo Expansão 2 canais ADC - AD9283 para FPGA

: PCO05013
29,90 €
preço com IVA incluído

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Product Description

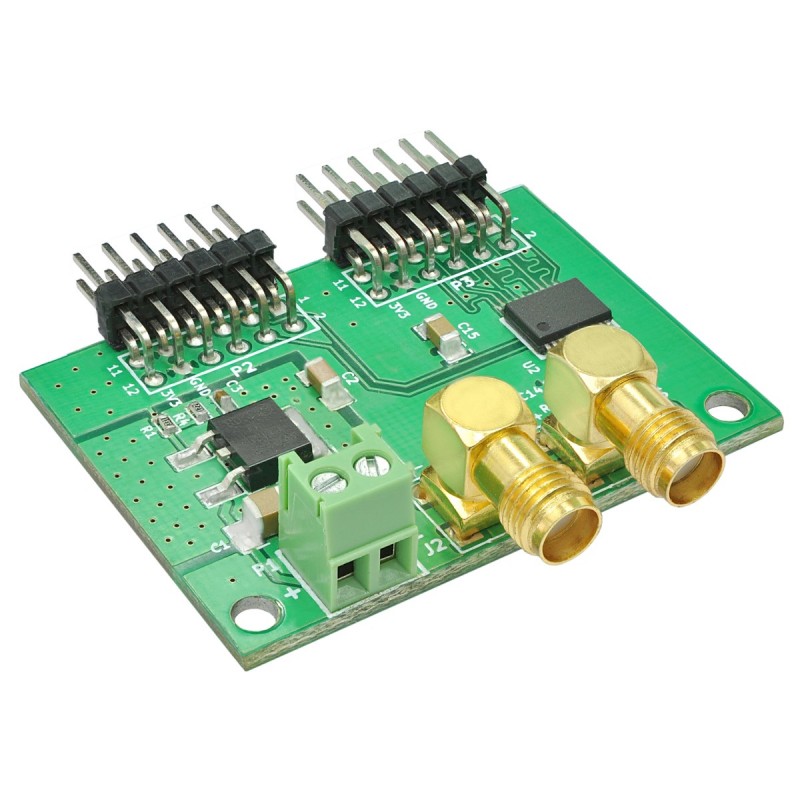

AD9283 ADC module features AD9283 an 8-bit monolithic sampling analog-to-digital converter with an on-chip track and hold circuit. The maximum conversion rate is at 100 MSPS, with outstanding dynamic performance over its full operating range. This module is designed to be used with Numato Lab’s FPGA/Micro-controller boards featuring a 2x6 pin Expansion connector. It can also be used with other boards and connector types by using manual wiring.

Applications:

  • Product prototyping
  • Low Cost Digital Oscilloscopes
  • Data acquisition
  • Digital Instrumentation

 Board features:

  • Two 2x6 expansion connectors
  • 8-Bit, 100 MSPS ADC
  • On-Chip Reference and Track/Hold
  • SNR = 46.5 dB @ 41 MHz at 100 MSPS
  • Low Power: 90 mW at 100 MSPS
  • Dimension: 35mm X 48mm

Specifications:

  • Number Of Analog Inputs: 1
  • Analog Input Type: Differential/Single Ended
  • ADC Resolution: 8Bits
  • Sampling Rate (Max): 100MSPS
  • Analog Input Rage: 1V P-P

Documents:

PCO05013
