Shield Expansão para Arduino Nano 3.0 - ITEAD

: ARD03130
5,95 €
preço com IVA incluído

Esta shield fornece um fácil acesso a todos os pinos do arduino nano, criando também uma ligação direta para o uso de Zigbee/XBee bem como uma interface sem fios nRF24L01. Suporta 7-12V de alimentação externa.

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Overview

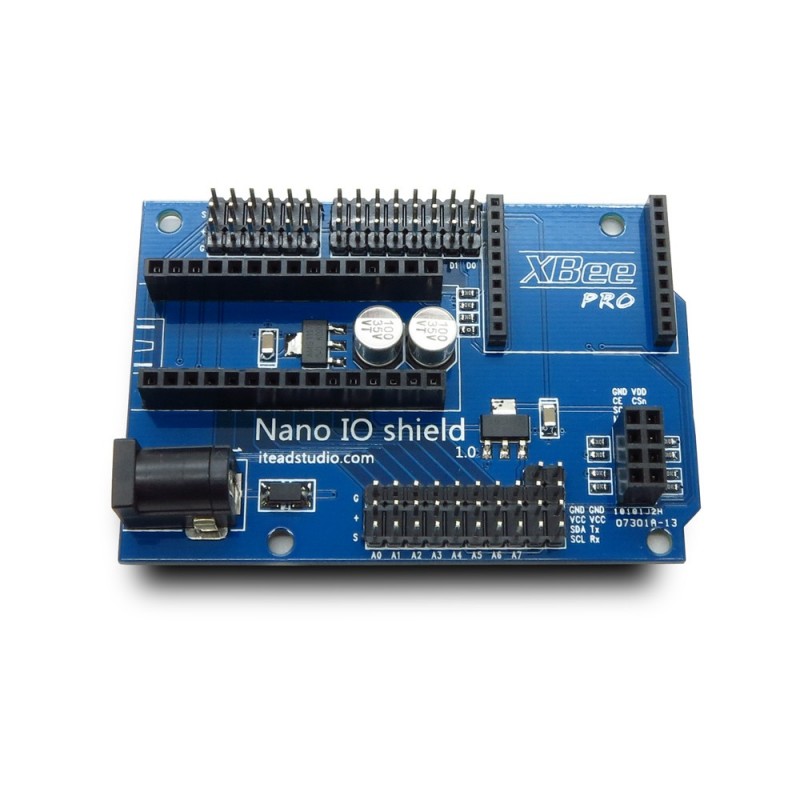

Nano IO shield.jpg


Nano IO shield is a breakout board designed for Arduino Nano. It breaks out all pins as Electronic brick 3pin interface, the XBee and nRF24L01 wireless interface. Also a 7-12V external power interface on board.

Features

  • All digital and analog pins breakout
  • XBee and nRF24L01+ module interface breakout
  • External power supply current support
  • Compatible pin map for electronic brick

Specifications

PCB size 74.4mm X 50.3mm X 1.6mm
Power supply compatible with Arduino
RoSH Yes

Electrical Characteristics

Parameter Min. Typical Max. Unit
Power voltage 7 - 12 VDC
Input voltage VH 3 - 5.5 V
Input voltage VL -0.3 0 5.5 V

Hardware


Figure 1 Top Map

Arduino PIN Digital IO Analog In XBee nRF24L01+ Comunication
D0 D0 - Dout - Rx
D1 D1 - Ding - Tx
D2 D2 - - IRQ
D3 D3 - - -
D4 D4 - - -
D5 D5 - - -
D6 D6 - - -
D7 D7 - - -
D8 D8 - - -
D9 D9 - - CE
D10 D10 - - CSn
D11 D11 - - MOSI
D12 D12 - - MISO
D13 D13 - - SCK
A0 - A0 - -
A1 - A1 - -
A2 - A2 - -
A3 - A3 - -
A4 - A4 - - SDA
A5 - A5 - - SCL
A6 - A6 - -
A7 - A7 - -

Download

Datasheet for Arduino Nano IO shield

Schematic for Arduino Nano IO shield
