D1 Wifi ESP8266 (ESP12F-4MB Flash) Formato Arduino Uno R3 (Lógica 3.3V)

: ARD02070
9,95 €
8,95 € Poupe 1,00 €
preço com IVA incluído

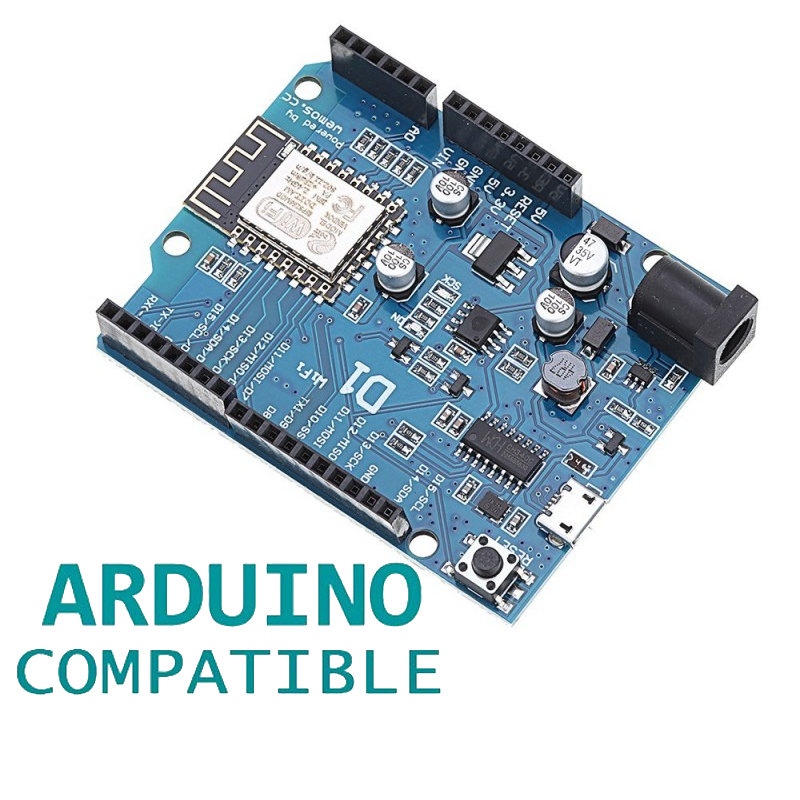

Este é um módulo WiFi ESP8266 assemblado no formato do Arduino UNO R3, no entanto terá que ter em atenção que os IOs são compatíveis apenas com sinais de 3.3Vdc.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Descrição:

Este é um módulo WiFi ESP8266 assemblado no formato do Arduino UNO R3, no entanto terá que ter em atenção que os IOs são compatíveis apenas com sinais de 3.3Vdc
  • 11 pinos de entrada / saída digitais, todos os pinos têm interrupção / pwm / I2C / um fio suportado (exceto D0)
  • 1 entrada analógica (entrada max 3.2V)
  • Uma conexão Micro USB
  • Um conector de energia, entrada de energia de 9 a 24V.
  • Compatível com Arduino
  • Compatível com nodemcu


Infos: click here!!




Tutorials

Documentation

Technical specs

MicrocontrollerESP-8266MOD
Operating Voltage 3.3V
Digital I/O Pins 11
Analog Input Pins 1(Max input: 3.2V)
Clock Speed 80MHz/160MHz
Flash 4M bytes
Length 68.6mm
Width 53.4mm
Weight 25g

Pin

PinFunctionESP-8266 Pin
TX TXD TXD
RX RXD RXD
A0 Analog input, max 3.3V input A0
D0 IO GPIO16
D1 IO, SCL GPIO5
D2 IO, SDA GPIO4
D3 IO, 10k Pull-up GPIO0
D4 IO, 10k Pull-up, BUILTIN_LED GPIO2
D5 IO, SCK GPIO14
D6 IO, MISO GPIO12
D7 IO, MOSI GPIO13
D8 IO, 10k Pull-down, SS GPIO15
G Ground GND
5V 5V -
3V3 3.3V 3.3V
RST Reset RST
All of the IO pins have interrupt/pwm/I2C/one-wire support except D0.
All of the IO pins run at 3.3V.
