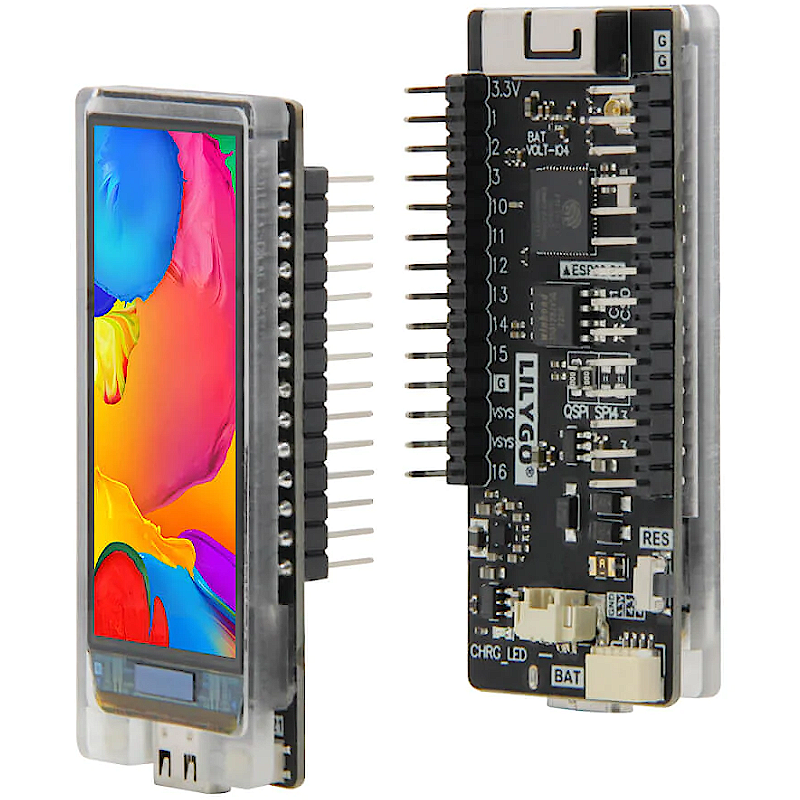

T-Display-S3 AMOLED é um módulo de ecrã diagonal de 1,91", baseado no nosso módulo S3 anterior, atualizamos o ecrã, resolução e antena de LCD para AMOLED e a antena para antena 3D. Usando interface SPI, é compatível com qualquer microcontrolador com capacidade SPI. O módulo está equipado com um sistema que gere a bateria integrada, tornando-o uma solução conveniente para aplicações portáteis. O tamanho compacto e o baixo consumo de energia tornam-no ideal para projetos wearable e de IoT.
DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL
Se tiver alguma dúvida neste produto não hesite em contactar-nos.
*Atenção: as imagens são meramente ilustrativas.
More info and updated documentation on LilyGo product page (V1.0 Soldered Pin [H634])
We have received many shares from engineers who have made the S3 module into a classic game console, monitor, timer, etc. The S3 module can carry many of your ideas. Use it to bring your ideas to life.
MCU | ESP32-S3R8 Dual-core LX7 microprocessor |
Wireless Connectivity | 2.4 GHz Wi-Fi & Bluetooth5 (LE) |
Development | Arduino, PlatformIO-IDE, Micropython |
Flash | 16MB |
PSRAM | 8MB |
Bat Voltage Detection | IO04 |
Onboard functions | Boot (IO00) + Reset + IO21 Button |
Resolution | 240 X RGB X 536(H) |
Interface | QSPI |
Active Area | 19.8*44.22mm |
Driver IC | RM67162 |
Viewing Angle | IPS Full View Angle |
If you need technical support please check below link to find more details.
Size for reference
Pin Diagram
Basic Version
