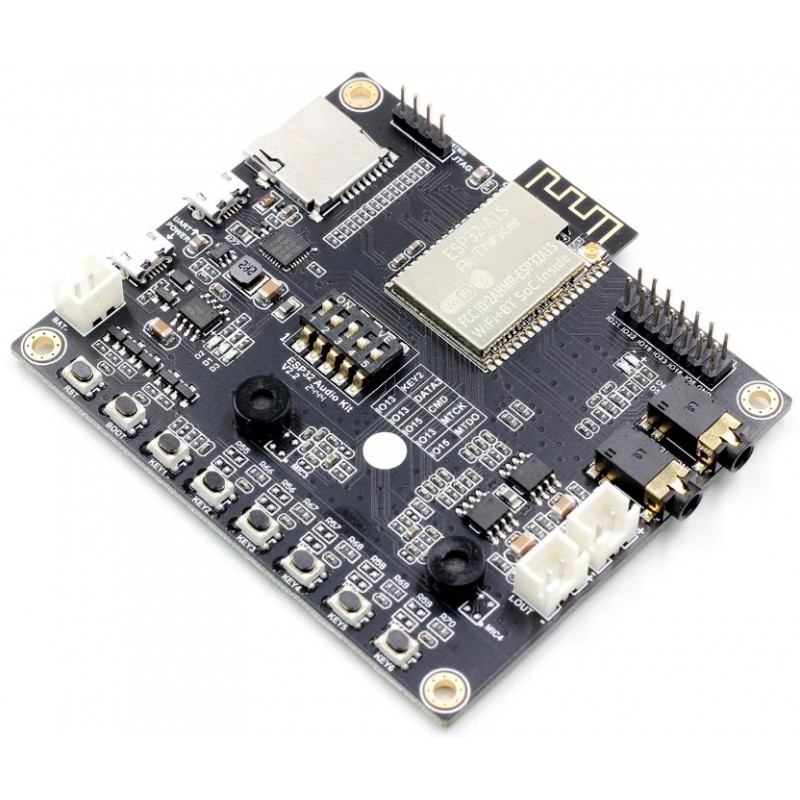

ESP32-Audio-Kit WiFi + Bluetooth Placa Desenvolvimento com ESP32-A1S Ai-Thinker

: PCO05102
27,50 €
preço com IVA incluído

Já pensaste em criar o teu próprio sistema de som com capacidade para fazer processamento de audio e usar comandos de voz para escolher a próxima música?

Aqui está mais uma boa aplicação do ESP32. A versatilidade deste chip é tão grande que consegue fazer desde processamento de audio, processamento de imagem, aquisição de dados e tudo isto sempre aliado às comunicações sem fios WiFi e Bluetooth.

Esta placa vem com dois microfones incorporados e disponibiliza ainda ligações via jack 3.5mm para ligação de microfone externo ou de colunas amplificadas. Podes ainda ligar directamente duas colunas até 3W.

Com conversor USB série TTL (CP2102) integrado, está pronta a ligar diretamente ao PC ( conector USB micro ) para descarregares os teus programas.

Pode ser alimentada com uma bateria de lítio de 3.7V através de conector JST e tem gestão de carga da bateria (se alimentada via conector USB micro com designação de power).

O slot de cartões microSD aceita cartões até 64GB.

Quantidade
Sem Stock


Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

An audio development board based on an ESP32-A1S from Ai-Thinker. The ESP32-A1S is an ESP32 based module containing an audio CODEC with built-in DACs and ADCs, making this development board very well suited for audio projects. Ideal for adding Wi-Fi and/or Bluetooth to your audio project. The USB to serial converter makes it easy to program, even as an Arduino. The board has a micro USB connection with which it can be programmed and/or powered (micro USB cable not included).

Specifications:

  • Supply voltage: 3.3V DC (via 3V3 pin), 5V DC (via micro USB) or 2.5 - 4.2V DC (via JST-XH 2p Li-ion/Li-Po battery connection)
  • GPIO Voltage: 3.3V
  • Microcontroller:
    • Chip: ESP32-S0WD (ESP32-A1S) - click here to ESP32-A1S datasheeet
    • Clock Frequency: 240MHz
    • Processor cores: 2
    • SRAM: 520KB
    • PSRAM: 4MB
    • Flash memory: 4MB
    • Built-in Wi-Fi
    • Built-in Bluetooth
    • Number of GPIO pins: 9
    • Number of PWM pins: 9
    • Number of analog input pins (ADC): 1
    • Number of analog output pins (DAC): 0
  • USB to serial converter: CP2102
  • Battery circuit:
    • Chip: TP4056
    • Suitable batteries: Li-ion/Li-Po
    • Maximum charging voltage: 4.2V
    • Maximum charging current: 1A
    • Protection circuit: No
    • Battery connector: JST-XH 2p male
  • Audio CODEC:
    • Chip: ES8388
    • ADC channels: 2 (for microphones or line-in)
    • DAC channels 2 (for amps or line-out)
  • Amplifier:
    • Chip: NS4150 (2x)
    • Number of channels: 2 (stereo)
    • Maximum nominal output power per channel: 3W (4Ω speakers)
    • Speaker impedance range: 4 - 8Ω
  • Audio connections:
    • Headphone/line-out: Audio jack 3.5mm
    • Line-in: Audio jack 3.5mm
    • Speakers: JST-XH 2p male
  • 2 Built-in analog microphones
  • 6 Built-in programmable buttons
  • Built-in SD card holder
  • Dimensions PCB: 68 x 82mm (without antenna), 74 x 82mm (with antenna)

Package contents:

  • 1x ESP32-A1S Audio Development Board

See the tab "Downloads" for a datasheet of the ESP32-A1S including the schematic diagram of this board (section 5.2).

See the following page for sample code: ESP32-A1S-AudioKit .
The board definitions can be found here: Ai_thinker_audio_kit_v2_2

Note: The sample code is written for the ESP-IDF and is relatively complicated. It is recommended that you only start with this if you already have some programming experience.
