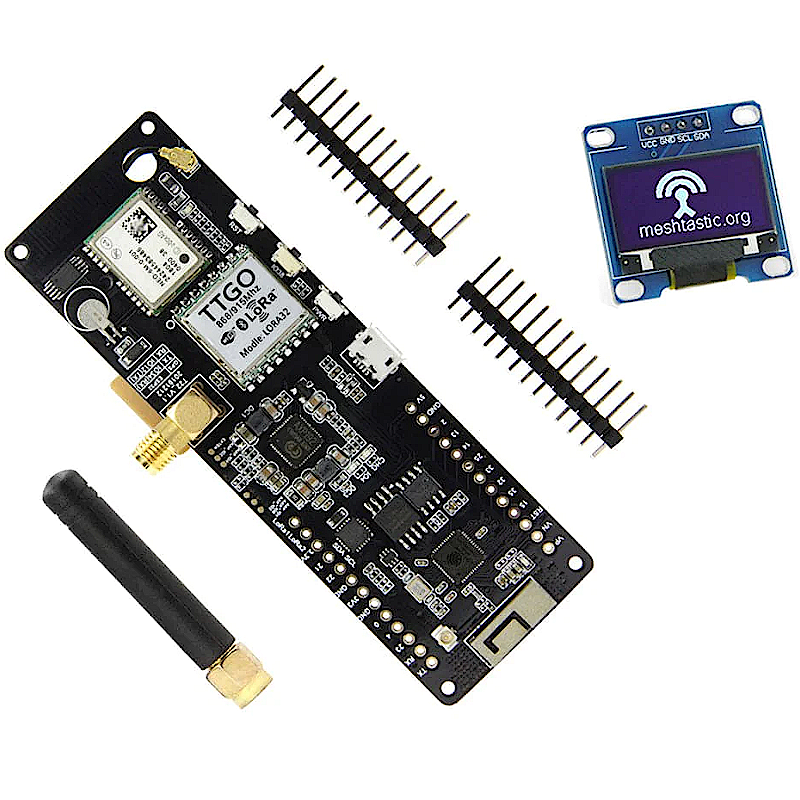

T-Beam Meshtastic ESP32, LoRa SX1278 433mhz, GPS NEO-6M, Suporte Bateria 18650, (c/ oled 0.96 não soldado) - LILYGO® Q395

: PCO05109
49,90 €
preço com IVA incluído

O que é Meshtastic?

Meshtastic é um projecto que visa fomentar o uso de sistemas GPS de baixo custo com foco no baixo consumo e que permite desenvolver dispositivos de monitorização para escalada, esqui, parapente, entre muito outros desportos e aplicações.

Guia para iniciantes

Recomendamos o seguinte site onde poderá encontrar toda a informação em como usar este módulo:
meshtastic.letstalkthis.com.

Este módulo tem suporte para uma bateria 18650 (vendida em separado aqui)

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.



More info and updated documentation on LilyGo product page (433MHz Non-Soldered OLED [Q395+L206]):

Note: OLED is not soldered to T-BEAM so if you need you can use T-Beam Shield directly



Meshtastic T-Beam ESP32 LoRa 433/868/915/923Mhz SX1276/SX1278 Wireless Module WiFi GPS NEO-6M With 0.96 inch OLED Display For Arduino.

Battery Size Reference

Specifications

MCU ESP32
Flash 4MB
PSRAM 8MB
Serial Chip CH9102
Wireless protocol Wi-Fi + Bluetooth 4.2
PMU AXP2101
Onboard functions 3 Buttons (Power+IO38+Reset)
Antenna
  • 3D WiFi Antenna [Use by default]
  • (Support WiFi IPEX external antenna, but you need to jump resistance)
  • LoRa antenna
  • GPS ceramic antenna

product-introduction_600x600.jpg?v=1656989548

Description

GPS

  • NE0-6M GPS Modules: Support GPS protocol
  • Onboard RTC crystal, Support interrupt/ wakeup

LoRa

  • Long Range Low Power LoRa Transceiver
  • High sensitivity: -i48dBm
  • Transceive rate: 300 kbps
  • Optional Hardware
  • Version: SX1278[433Mhz] / SX1276[868/915/923Mhz]

Display Details

  • OLED: 0.96 inch
  • Driver: SSD1306

Software

  • Meshtastic

Power Supply Mode

Support USB Micro/ 18650 battery holder [USB can power the battery]

product-display2_600x600.jpg?v=1656989909

1. Appearance

product-display_600x600.jpg?v=1656990015

2. Size

product-size_600x600.png?v=1656990054

3. Pin Diagram

https://cdn.shopifycdn.net/s/files/1/0617/7190/7253/files/pin-diagram.jpg
combination-product1_600x600.jpg?v=1656990188
combination-product_600x600.jpg?v=1656990258
shipping-list-all_600x600.jpg?v=1656990367

[Pay attention to the OLED when opening the box, ship without 18650 battery]



433Mhz or 868Mhz Options

(OLED Not Soldered Version)

  • 1 X T-Beam V1.1 CH9102

  • 1 X 433Mhz or 868Mhz Antenna

  • 1 X 0.96 inch 128X64  OLED

  • 2 X Pin

Technology Support [Github]

If you need technical support please check the link to find more details.

  1. Meshtastic-Android
  2. Meshtastic-device
  3. LilyGo LoRa Series
