MÓDULO ENCODER ROTATIVO EC11 20 PULSOS

: SEN20010
3,70 €
preço com IVA incluído

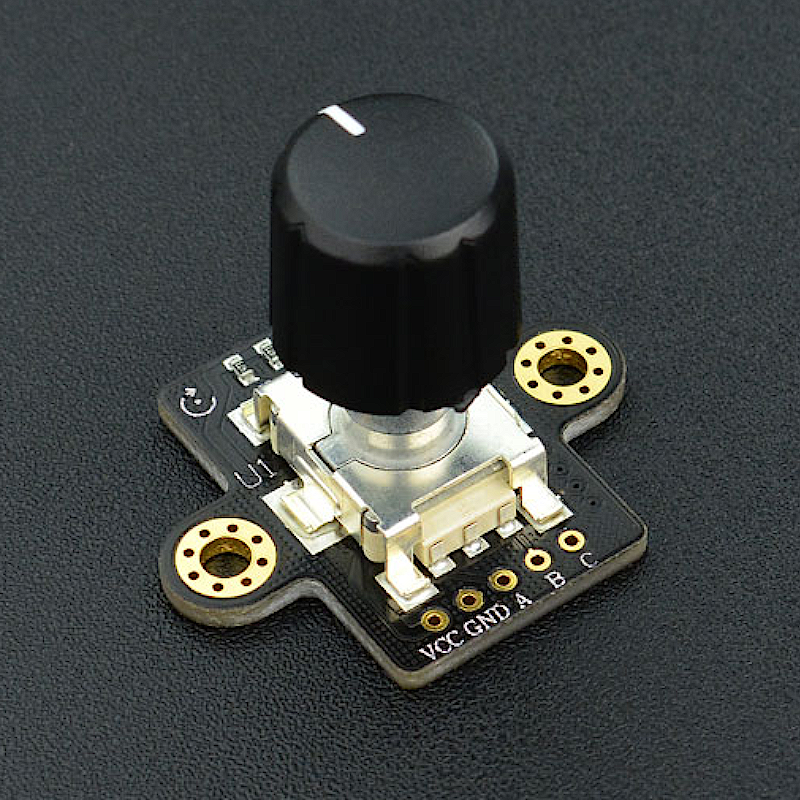

Este módulo de encoder rotativo de 360 graus é baseado no EC11. Este módulo possui três terminais de saída, onde A e B são a saída do encoder e o terminal C é a saída do botão. Este produto é bastante adequado para ser usado em projetos de prototipagem.

Se quiseres saber mais sobre este produto, consulta aqui a WikiPage.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Introduction

The DFRobot 360 degree rotary encoder module is based and designed on the EC11 rotary encoder button. The module has three signal terminals: terminals A & B are encoder output; terminal C is the button signal output. It is quite suitable for applications such as a volume knob and varying lighting voltage. The rotary encoder module comes with XH2.54 bonding pad, easy to use in prototyping projects such as automotive electronics, multimedia speakers, instrumentation, smart home and other fields.



Specification

  1. Operating Voltage: 3.3V ~ 5V

  2. Full Rotation Angle: 360 degrees (no stop point)

  3. Number of pulse: 20

  4. Rotation Life: 30000 ± 200 Cycles

  5. Contact Resistance: ≤ 100mΩ

  6. Insulation Resistance: 100MΩ or more

  7. Oscillation: <10ms Press

  8. Working Temperature: -30 ℃ ~ +80 ℃

  9. Module Size: 33.8 * 22.4 (mm) /1.3 * 1.1 (inches)

  10. Weight: 14g



Documents

Product WIKI



Shipping List

  1. EC11 Rotary Encoder Module x1

  2. XH2.54-5pin header x1

SEN20010
