EL Escudo Dos Shield - controlo 8 EL Produtos

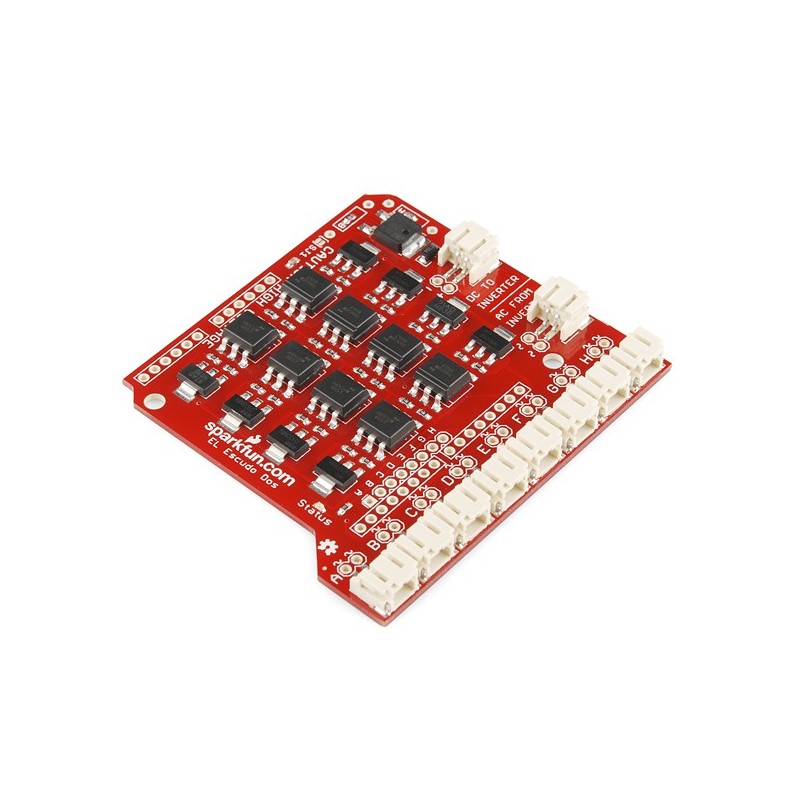

Esta é a nova versão da placa EL Escudo. Esta nova versão adiciona triacs zero-crossing isolados opticamente para eliminação de ruído de funcionamento e isolamento total entre os lados AC e DC, e inclui um regulador ajustável 1.5A linear para fornecer uma corrente DC regulada para um inversor externo (não incluído).



EL Escudo Dos é um shield Arduino para controlar até oito produtos eletroluminescente, os famosos "EL Produts" - El Wire, EL Panel, EL Tape. Este tipo de produtos brilham intensamente quando uma alta tensão alternada é aplicada ao mesmo. Estão disponíveis em várias cores (veja os nossos EL Produtos), requerem muito pouca corrente mas podem ser difíceis de se manusear devido às exigências de alta tensão (110V). O El Escudo Dos contém circuitos de segurança para mudar o estado on e off em alta tensão, o que lhe permite criar animações com estes produtos ou qualquer outra coisa que sua imaginação possa criar.



Além deste shield, irá necessitar de (produtos não incluídos):

• Headers Arduino - Pack Headers para Arduino ou Headers 40 Pinos
• x1 EL Inversor - Inversor 3V ou inversor 12V
• x1~8 EL Produtos - Ver aqui todos os produtos electroluminescentes

Os dois tipos de inversores enunciados (inversores de 3V e 12V) já contêm os conectores JST de 2mm necessários. O inversor de 3V é uma versão para alimentar e permitir o uso de alguns metros de EL-Produtos e a versão do inversor 12V já é capaz de alimentar vários metros destes produtos. Escolha o inversor que mais se adequa às suas exigências e verifique o datasheet para mais detalhes.

O shiell El Escudo DOS possui também um regulador de tensão embutido de 3.3V que pode ser configurado para qualquer tensão alterando duas resistências, ou através da adição de um jumper que muda a origem da tensão de alimentação do Arduino para o inversor (perfeito para configurações com o inversor de 12V!).

Projectos/tutorias:

• Straitjacket Heartbeat
• Getting EL Escudo to work
• Vídeo de demonstração
• P_Shift_ Project

Características

• Oito canais de controlo opto-isolados, zero-crossing

•  Não é necessária qualquer biblioteca - o controle é tão fácil quanto ligar e desligar um LED

•  Shield compatível com Arduinos 5V ou 3.3V

•  Regulador integrado 1.5A linear (LM317) para fornecer energia regulada DC ao inversor externo
•  Regulador linear predefinido para 3.3V, mas pode ser alterado através das resistências de PTH, ou ignorado totalmente
•  Necessário udo de inversor externo, não incluído
•  Necessário uso de headers para ligação do shield ao Arduino, não incluídos


Documentos:

• Esquemático
• Ficheiros Eagle
• Código de Examplo
• Datasheet (MOC3063S)
• Datasheet (Z0103MN)
• Datasheet (LM317)
• Tutorial: Prepara um EL sistema
• Jacob's Ladder Project
• Video do Produto

Vídeos

Ver a partir do minuto 4:26

Chapéu de Dança - ver tutorial aqui
