Módulo Relé 16 canais 5V compatível com arduino

: MRE03012
19,90 €
preço com IVA incluído

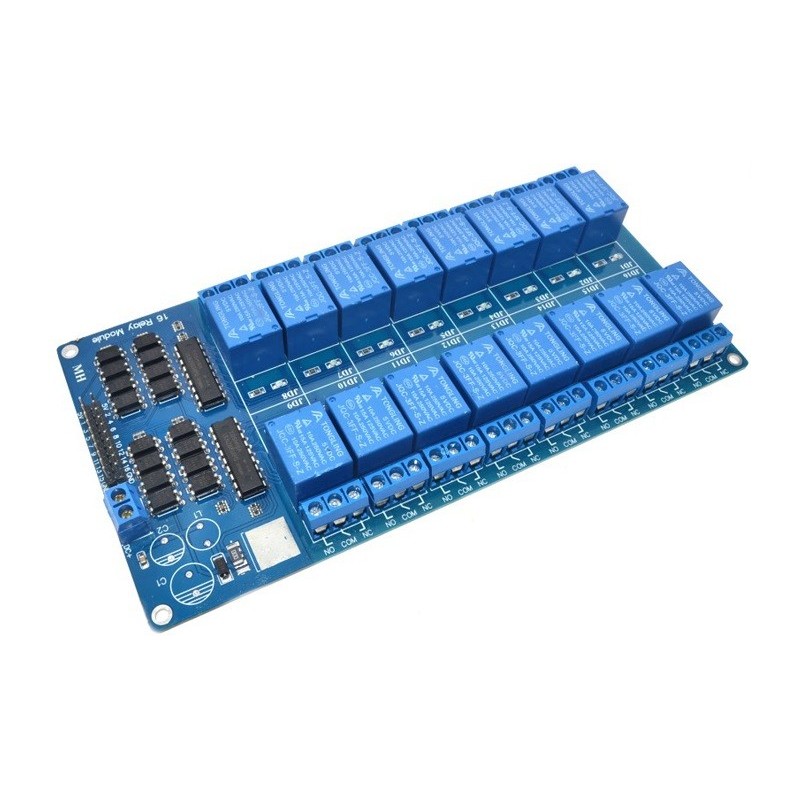

Esta é uma placa de interface com 16 relés isolados opticamente para maior estabilidade de utilização. É capaz de controlar vários equipamentos com correntes até 10A (Cargas puramente revistivas). Pode ser controlado diretamente pelos Micro-controladores (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, lógica TTL).

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

SPECIFICATION

  • The use of the industry's top quality optocoupler isolation, strong anti-interference ability, stable performance
  • 5V 16-Channel Relay interface board, and each one needs 15-20mA Driver Current
  • 1-16 road can be any full on / off, or any road.
  • Equiped with high-current relay, AC250V 10A ; DC30V 10A
  • Standard interface that can be controlled directly by microcontroller (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic)
  • Indication LED’s for Relay output status
  • Board size:  188x90x20mm

It is possible to use this board with Raspberry Pi and other 3.3V boards, but you will need to provide 5V for the relay coils and remove the 0ohm resistor shown below:



DOCUMENT

Note: The schematic above includes the version board with 12V relays and step-down power supply for 5V. The version we are selling doesn't have the step-down power supply and have 5V coil relays.

MRE03012
