Módulo sensor de Corrente AC até 5A

: SEN14007
3,50 €
preço com IVA incluído

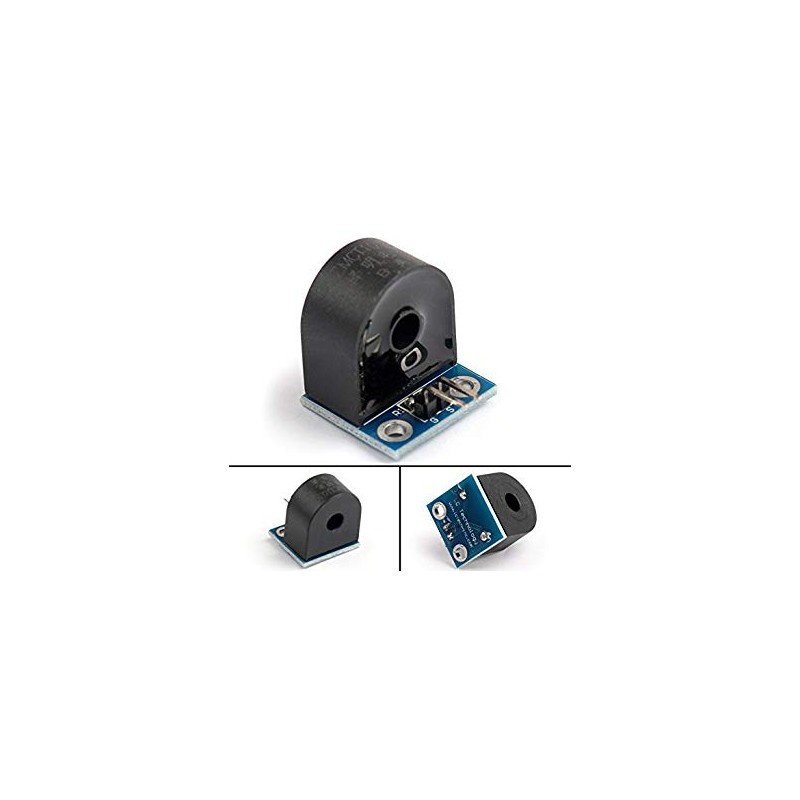

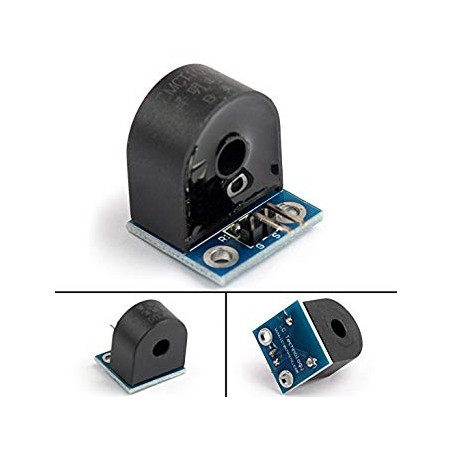

Com este sensor de corrente poderá medir corrente alternanda com o seu microcontrolador (por exemplo com um Arduino). É capaz de medir até 10A de corrente de pico (5A contínuos).

A saída é de 5mA para os 5A de corrente lidos, ou seja, 1mA/1A. Como tem uma resistência de 200ohm no PCB, a leitura em tensão correspondente é de aproximadamente 0.2V por cada Ampere lido.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Descrição:

Com este sensor de corrente poderá medir corrente alternanda com o seu microcontrolador (por exemplo com um Arduino). É capaz de medir até 10A de corrente de pico (5A contínuos). A relação de transformação é de 1000/1.

  • Para ligar a um pino de entrada analógico de um microcontrolador.
  • A resistência que tem no PCB devolve uma relação de 1mA/A.
  • Corrente nominal: 5A
  • Saída: 5mA a 5A (1mA/1A), quando a corrente de saída atravessa a resistência de 200ohm, produz uma diferença de potencial de aproximadamente 0.2V/A
  • Conector de saída de 2 pinos com espaçamento de 2.54mm
  • Dimensões do PCB: 18.3x17mm

Connections



Durante a medição, o condutor do sinal a ser medido passa através do furo do transformador, e para teste podem ser conectados ao osciloscópio, onde a amplitude da forma de onda aumenta à medida que a corrente a ser medida aumenta.

A figura abaixo mostra a forma de onda medida quando o condutor da fase de um ferro de solda de 60W passa através do furo redondo deste sensor:

Oscilloscope Read Example

SEN14007
