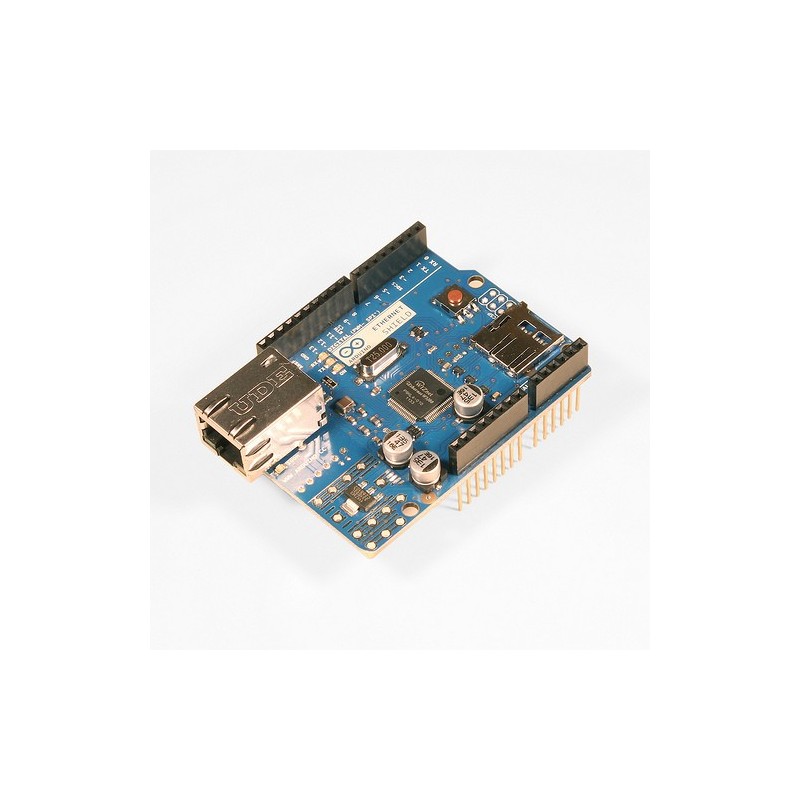

É baseado no chip Wiznet W5100 que fornece uma biblioteca de network (IP) que suporta tanto TCP como UDP.

São permitidas até quatro conexões de socket simultaneamente. Use a biblioteca Ethernet para escrever programas que se conectem à internet através deste shield. Este shield conecta-se ao arduino por barras de pinos empilháveis, mantendo o layout e permitindo que outro shield se encaixe por cima.

A mais recente versão deste shield adiciona um slot para cartões micro-SD que pode ser utilizado para armazenar arquivos que estejam disponíveis na rede. É compatível com o Arduino Duemilanove, UNO e com o Mega (utilizando a biblioteca que acompanha a versão 0019 da IDE). Uma biblioteca para cartões SD ainda não acompanha a distribuição padrão do Arduino, mas a sdfatlib de Bill Greiman funciona bem. Veja este tutorial para instruções.

Esta versão também inclui um controlador de reset. As versões anteriores não eram compatíveis com o Mega e necessitavam de um reset manual. A versão original deste shield continha um slot para cartões SD (full size) que não é suportado.

O Arduino comunica tanto com o W5100 como com o cartão SD através do SPI (com a conexão ICSP) que está nos pinos digitais 11, 12 e 13 do Duemilanove/UNO e dos pinos 50, 51 e 52 do Mega. Nas duas placas o pino 19 é utilizado para para selecionar o W5100 e o pino 4 para o cartão SD. Estes pinos não podem ser utilizados para outras conexões. No Mega o pino SS 53 não é utilizado para selecionar entre o W5100 e o cartão SD mas deve ser mantido como uma saída ou a interface SPI não irá funcionar.

O shield possui um conector de ethernet RJ45.

O botão de reset funciona tanto para o Arduino como para p W5100.
