Shield USB Host

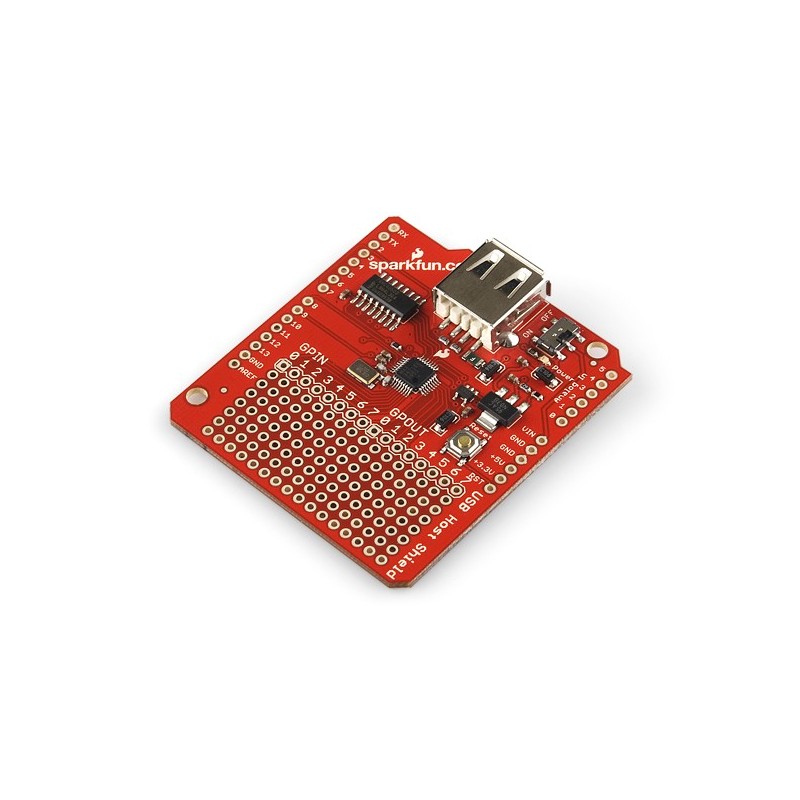

O Shield USB Host contém toda a lógica digital e circuitos analógicos para que consiga com o seu Arduino implementar um periférico/host USB de alta velocidade. Isto significa que pode fazer interface e controlar qualquer dispositivo USB "SLAVE" - câmeras digitais, USB Bluetooth, e muito mais!

O interface do Shield com o Arduino é feito pelo barramento de comunicação SPI(D10-13) usando apenas 4 linhas. O Shield contém o conector USB do tipo A e  que também fornece os 5V, tal como uma porta USB normal.

O Host Shield é alimentado através do pino 'VIN' do Arduino. A tensão de entrada nesse pino no shiled pode ser 5V ou 3,3V. Todos o sinais do SPI passam pelo chip 'Hex Converter' convertendo-os para 3,3V.

Documentos

• Esquemático
• Ficheiros Eagle
• Datasheet (MAX3421E)
• Projectos e Código
