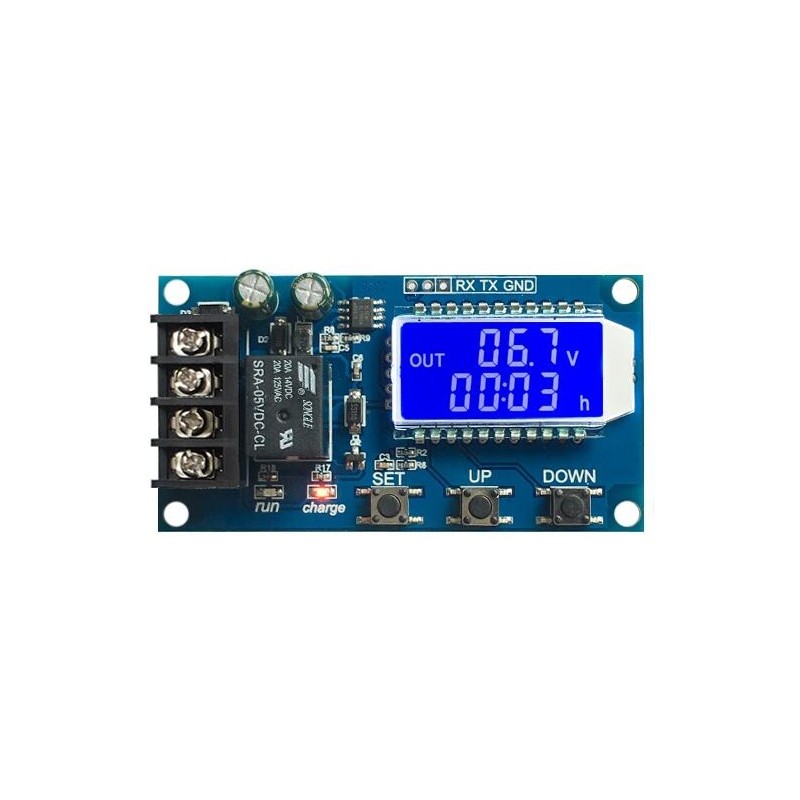

Controlador carga bateria 6~60V 10A c/ display

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Destaques:

1. Suporta baterias chumbo/ácido/gel e baterias de Lítio com tensões entre 6~60Vdc;
2. Apresenta a tensão, a percentagem de carga da bateria e tempo de carregamento no LCD;
3. Faz a gestão da carga automaticamente;
4. Permite monitorizar o tempo de carga através da porta série, bem como configurar os parâmetros de carga através desta porta de comunicação;

Função de controlo de carga automática:

Definindo o volt-HI:‘UP' e o volt-LI:‘dn', quando a tensão da bateria está abaixo de volt-LI: 'dn', o relé atraca, o carregador começa a carregar a bateria. Quando a tensão da bateria está acima de volt-HI, o relé desatraca.

Função de controlo de tempo de carga:

Como ativar a função de controlo de tempo?

Depois de entrar em modo de configuração dos parâmetros, definir o parâmetro "op" diferente de zero, uma vez definido este parâmetro, a função de controlo de tempo fica ativada. Para desativar esta função terá que deixar este parâmetro no estado ( --: -- h ou 00:00h).

Uma vez activo o parâmetro de controlo por tempo, quando a bateria for abaixo de volt-LI, é inicializado o tempo e a carga da bateria. Caso atinja o final do tempo ou o valor de volt-HI, o relé desatraca, terminando assim a carga da bateria e começa a piscar a mensagem H:ER para alertar o utilizador que a carga terminou (Carregar numa das teclas para cancelar o alerta)

Nota: o formato de tempo é: 00:59 (00 para horas, 59 para minutos) o tempo máximo é 99: 59, que é 100 horas.

Função de configuração de parâmetros através da porta série:

O sistema suporta comunicação série UART para leitura e configuração de parâmetros

Parâmetros porta série UART: 115200,8, 1

Formato de mensagem de upload de dados:

Battery voltage + battery percent + charge time + charge status 12.0V,020%,00:10,OP

Configuração dos parâmetros:

a) pressione e mantenha premido o botão SET para entrar em modo de configuração;

b) vá pressionando no botão SET até chegar ao parâmetro que deseja modificar;

c) quando estiver a visualizar o parâmetro que pretende modificar, usar as teclas UP/DOWN para fazer a alteração. Para validar a alteração pressionar a tecla SET.

d) depois de definidos todos, terá que pressionar a tecla SET durante alguns segundos para que todos os parametros sejam guardados;

Descirção das funções durante a operação:

• Um toque curto na tecla SET vai apresentando os parametros actuais.
• Um toque curto na tecla UP vai mudando a apresentação da carga em percentagem ou em tempo de carga;
• Um toque curto na tecla DOWN poderá controlar diretamente o relé, caso esta função esteja habilitada. Caso não seja permitido, apresentará a mensagem 'off' como alerta de operação deabilitada:
• Um toque longo na tecla UP, muda para o estado low power
• No estado ON, ao fim de 10 minutos sem interacção é apagada a luz do LCD
• No estado OFF o LCD mantém-se sempre ligado
• Um toque longo na tecla SET entra em modo de configuração de parâmetros.

Cálculo da tensão em percentagem:

tensão em percentagem = (tensão da bateria) / (volt-HI - volt-LI)

Perguntas frequentes e correcção de anomalias:

Q: Qual o nível de tensão de baterias que posso usar?

A: Este módulo permite gerir a carga de baterias entre os 6V e os 60V. No entanto terá que ter em atenção que uma bateria de 48V dde tensão nominal, irá carregar até aos 60V. Logo em termos nominais, este módulo permite carregar baterias até 48V.

Q: A alimentação de equipamentos, por vezes falha! e o LED fica a piscar?

A: Isto normalmente é indicativo de uma corrente carga muito elevada, ou a bateria tem pouca capacidade que atinge rapidamente o limite da carga. O relé desatraca e rapidamente volta a ligar para iniciar novo ciclo de carga. Deverá reduzir a corrente de carga, que normalmente é 0.5 a 1.5 vezes a capacidade nominal da bateria (no caso de baterias de Lítio, por exemplo uma bateria com 2.6Ah de capacidade nominal a corrente de carga deverá ser de 2.6A), e de 0.1xCapacidade nominal (no caso de baterias de chumbo/ácido/gel, ou seja, para uma bateria de 7Ah, a corrente de carga de ser de 700mA)

Nota: Uma corrente de carga demasiado excessiva, faz diminuir o número de ciclos de carga e descarga da bateria e pode até mesmo provocar uma explosão!

Q: Qual o modo de funcionamento? Posso fazer ciclos de carga automaticamente? Posso usar apenas como carregador? Posso limitar a corrente de funcionamento?

A: Este é um módulo de controlo de tensão. Por exemplo, se o limite inferior de tensão for 12V, e o superior 14.5V, a bateria irá carregar até 14.5V e depois desconecta o relé. Uma vez que a tensão baixe dos 12V o relé atraca e inicia a carga de bateria. Deste modo não é possível controlar a corrente de carga e esta irá depender sempre da capacidade da fonte de alimentação que irá usar com este módulo.

Q: Com um alimentador de 12V consigo carregar uma bateria de 24V? ou com um alimentador de 48V posso carregar uma bateria de 12V?

A: Este módulo apenas controla o ligar e desligar do relé, mediante a tensão da bateria e dos parâmetros definidos. Logo o alimentador deverá disponibilizar pelo menos a tensão máxima de carga da bateria, e deverá limitar a corrente de acordo com a corrente de carga ideal da bateria.
