Acelerómetro ADXL345 de 3 eixos por I2C/SPI

: SEN01000
6,90 €
4,30 € Poupe 2,60 €
preço com IVA incluído

Acelerómetro de 3 eixos com comunicação I2C/SPI de alta resolução (13 bits) que mede até ± 16 g.

Quantidade

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

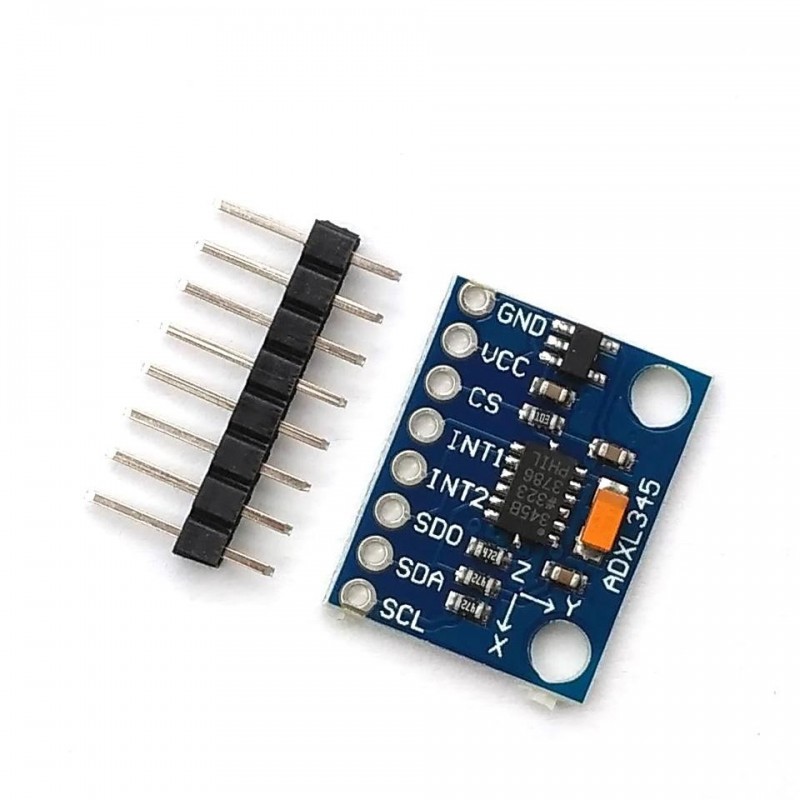

ADXL345 é um acelerómetro de 3 eixos, de tamanho reduzido, baixo consumo, e de alta resolução (13 bits) que mede até ± 16 g. Os dados de 16-bit disponíveis para leitura estão formatados em complemento para dois e acessíveis através de interface digital I2C ou SPI (3 - ou 4 fios).

ADXL345 é adequado para medição estática da aceleração da gravidade em aplicações que seja necessário medir a inclinação (tilt), bem como medição da aceleração dinâmica resultante do movimento ou choque. A sua elevada resolução (4 mg / LSB) permite a medição de alterações de inclinação inferiores a 1,0 °.

Funções especiais de sensorização são fornecidas:

Deteção de atividade e inatividade - deteta a presença ou ausência de movimento e se a aceleração em qualquer eixo ultrapassa um nível definido pelo utilizador

Deteção de toque - deteta toques individuais e duplos.

Deteção de queda livre - deteta se o dispositivo está a cair.

Estas funções podem ser mapeadas para um de dois pinos de saída de interrupção. Um buffer FIFO (First In , First Out) de 32 posições, com patente pendente, pode ser usado para armazenar os dados e minimizar a intervenção do processador MASTER. Modos de baixo consumo permitem a gestão inteligente de energia com base no movimento em que se efecua a medição usando sensor de limite e medição da aceleração activa, tudo isto com dissipação de energia extremamente baixa.

Características:
• Tensão de alimentação: 3-5VDC;
• Faixa de medição: ± 2g ± 16g;
• Deteção de toque / duplo toque;
• Deteção de queda livre;
• Interface I2C e SPI.

Inclui:
• 1x Módulo Acelerómetro ADXL345

Sample Code

Upload the sample sketch bellow to UNO or your board to check the 3-axis acceleration data and the module's tilt information.

For Arduino

#include <Wire.h>

#define DEVICE (0x53)      //ADXL345 device address
#define TO_READ (6)        //num of bytes we are going to read each time (two bytes for each axis)

byte buff[TO_READ] ;        //6 bytes buffer for saving data read from the device
char str[512];              //string buffer to transform data before sending it to the serial port
int regAddress = 0x32;      //first axis-acceleration-data register on the ADXL345
int x, y, z;                        //three axis acceleration data
double roll = 0.00, pitch = 0.00;       //Roll & Pitch are the angles which rotate by the axis X and y
//in the sequence of R(x-y-z),more info visit
// https://www.dfrobot.com/wiki/index.php?title=How_to_Use_a_Three-Axis_Accelerometer_for_Tilt_Sensing#Introduction

void setup() {
  Wire.begin();         // join i2c bus (address optional for master)
  Serial.begin(9600);  // start serial for output

  //Turning on the ADXL345
  writeTo(DEVICE, 0x2D, 0);
  writeTo(DEVICE, 0x2D, 16);
  writeTo(DEVICE, 0x2D, 8);
}

void loop() {

  readFrom(DEVICE, regAddress, TO_READ, buff); //read the acceleration data from the ADXL345
                                              //each axis reading comes in 10 bit resolution, ie 2 bytes.  Least Significat Byte first!!
                                              //thus we are converting both bytes in to one int
  x = (((int)buff[1]) << 8) | buff[0];
  y = (((int)buff[3])<< 8) | buff[2];
  z = (((int)buff[5]) << 8) | buff[4];

  //we send the x y z values as a string to the serial port
  Serial.print("The acceleration info of x, y, z are:");
  sprintf(str, "%d %d %d", x, y, z);
  Serial.print(str);
  Serial.write(10);
  //Roll & Pitch calculate
  RP_calculate();
  Serial.print("Roll:"); Serial.println( roll );
  Serial.print("Pitch:"); Serial.println( pitch );
  Serial.println("");
  //It appears that delay is needed in order not to clog the port
  delay(50);
}

//---------------- Functions
//Writes val to address register on device
void writeTo(int device, byte address, byte val) {
  Wire.beginTransmission(device); //start transmission to device
  Wire.write(address);        // send register address
  Wire.write(val);        // send value to write
  Wire.endTransmission(); //end transmission
}

//reads num bytes starting from address register on device in to buff array
void readFrom(int device, byte address, int num, byte buff[]) {
  Wire.beginTransmission(device); //start transmission to device
  Wire.write(address);        //sends address to read from
  Wire.endTransmission(); //end transmission

    Wire.beginTransmission(device); //start transmission to device
  Wire.requestFrom(device, num);    // request 6 bytes from device

  int i = 0;
  while(Wire.available())    //device may send less than requested (abnormal)
  {
    buff[i] = Wire.read(); // receive a byte
    i++;
  }
  Wire.endTransmission(); //end transmission
}

//calculate the Roll&Pitch
void RP_calculate(){
  double x_Buff = float(x);
  double y_Buff = float(y);
  double z_Buff = float(z);
  roll = atan2(y_Buff , z_Buff) * 57.3;
  pitch = atan2((- x_Buff) , sqrt(y_Buff * y_Buff + z_Buff * z_Buff)) * 57.3;
}
