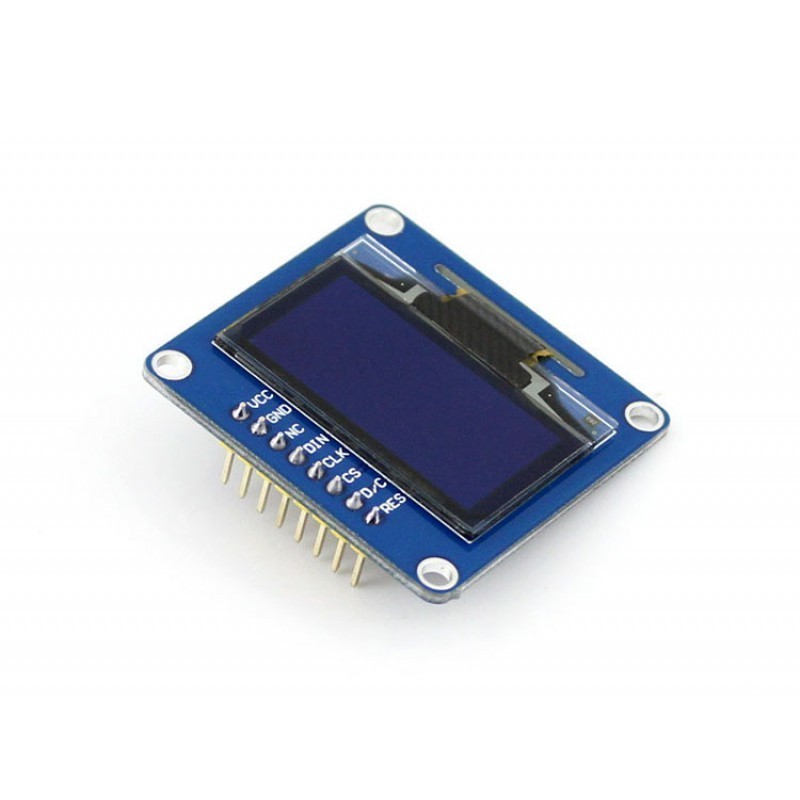

Display OLED 1.3' 128x64 - WS(B)

: LCD01097
9,95 €
7,90 € Poupe 2,05 €
preço com IVA incluído

Este é um módulo de display OLED, 128x64 pixels, com controlador incorporado, comunicando através da interface SPI.

Quantidade
Últimos artigos em stock

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Key Parameters

Driver Chip SH1106
Interface 3-wire SPI, 4-wire SPI, I2C
Resolution 128*64
Display Size 1.3inch
Colors Blue
Visible Angle >160°
Dimension 40.50mm*37.50mm
Operating Temp. (℃) -30~70
Storage Temp. (℃) -30~80

Interface

PIN NO. SYMBOL DESCRIPTION
1 VCC Power positive (3.3~5V power input)
2 GND Ground
3 NC NC
4 DIN Data input
5 CLK Clock signal input
6 CS Chip selection, low active
7 D/C Command signal, low level for command, high level for data
8 RES Reset signal, low active

Hardware Config

Mode/Interface BS0/BS1 DIN SCK
3-wire SPI 1/0 MOSI SCLK
4-wire SPI 0/0
I2C 0/1 SDA SCL

Ordering Info

The 1.3inch OLED provides 2 options for the onboard pinheader:

  • 1.3inch OLED (A): curved/horizontal pinheader
  • 1.3inch OLED (B): straight/vertical pinheader

Downloads

Development resources: demo codes, schematic, datasheets, etc.
Wiki: www.waveshare.com/wiki/1.3inch_OLED_(B)

Photos



Dimension
