128x64, 1.3inch OLED display HAT para Raspberry Pi

: LCD01074
9,90 €
preço com IVA incluído

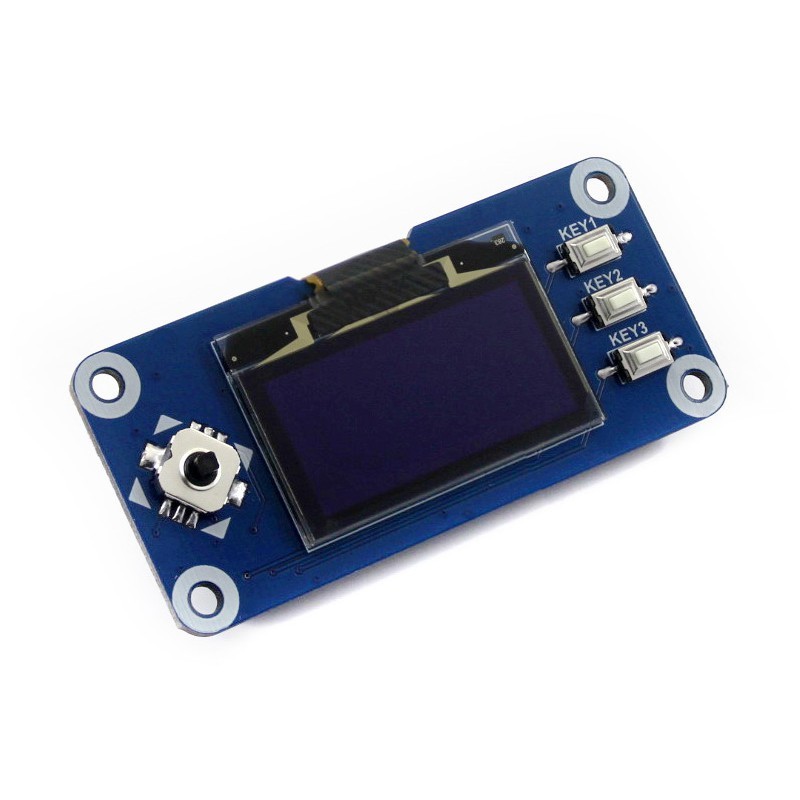

Este é um display OLED HAT para Raspberry Pi, 1.3 polegadas diagonal, 128x64 pixels, com controlador incorporado, comunica via interface SPI ou I2C.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

Features

  • Standard Raspberry Pi connectivity, compatible with and direct-pluggable onto Raspberry Pi 2B/3B/3B+/Zero/Zero W
  • Optional interfaces: 4-wire SPI, 3-wire SPI, I2C, configured via onboard resistor
  • 1x joystick (5-position), 3x pushbuttons, handy and useful
  • Comes with development resources and manual (examples for Raspberry Pi/Arduino/STM32)

Specifications

  • Driver: SH1106
  • Interface: 4-wire SPI, 3-wire SPI, I2C
  • Display color: blue
  • Resolution: 128x64
  • Operating voltage: 3.3V

Interface

SYMBOL Raspberry Pi PIN (BCM) DESCRIPTION
KEY1 P21 Button 1/GPIO
KEY2 P20 Button 2/GPIO
KEY3 P16 Button 3/GPIO
Joystick Up P6 Joystick Up
Joystick Down P19 Joystick Down
Joystick Left P5 Joystick Left
Joystick Right P26 Joystick Right
Joystick Press P13 Joystick Press
SCLK P11/SCLK SPI clock input
MOSI P10/MOSI SPI data input
DC P24 Data/Command selection (high for data, low for command)
CS P8/CE0 Chip selection, low active
RST P25 Reset, low active

Dimensions

1.3inch OLED HAT dimensions

Development Resources

Wiki : www.waveshare.com/wiki/1.3inch_OLED_HAT
