Módulo OLED 0.96'' - (B)

: LCD01042
9,90 €
preço com IVA incluído

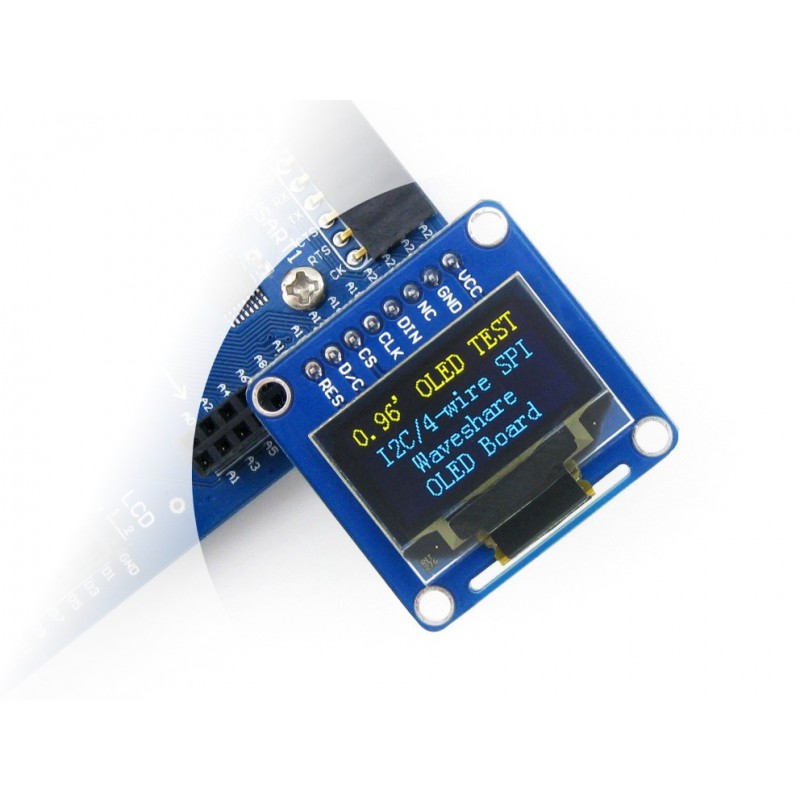

Display OLED de 0.96inch com interface SPI ou I2C.

Quantidade

DESCRIÇÃO EM PORTUGUÊS BREVEMENTE DISPONÍVEL

Se tiver alguma dúvida neste produto não hesite em contactar-nos.

*Atenção: as imagens são meramente ilustrativas.

DESCRIÇÃO

0.96inch OLED, as interfaces SPI / I2C, pinheader reta / verticais

Parâmetros-chave

Driver Chip SSD1306
Interface 3 fios SPI, 4 fios SPI, I2C
Resolução 128 * 64
Tamanho do ecrã 0.96inch
cores Amarelo azul
Ângulo visível > 160 °
Dimensão 33 milímetros * 33,50 milímetros
Temp operacional. (℃) -20 ~ 70
Temp de armazenamento. (℃) -30 ~ 80

Interface

PIN NO. SÍMBOLO DESCRIÇÃO
1 VCC positivo potência (3.3 ~ 5V entrada de energia)
2 GND chão
3 NC NC
4 DIN A entrada de dados
5 CLK entrada de sinal de relógio
6 CS selecção Chip, baixa ativa
7 D / C sinal de comando, o baixo nível de comando, de alto nível para os dados
8 RES sinal de reset, baixa ativa

hardware Configuração

Modo de interface / BS0 / BS1 DIN SCK
3 fios SPI 1/0 MOSI SCLK
4 fios SPI 0/0
I2C 0/1 SDA SCL


transferências

Recursos de desenvolvimento:  códigos de demonstração, esquemática, fichas técnicas, etc. Wiki:www.waveshare.com/wiki/0.96inch_OLED_(B~~number=plural)



Dimensão





LCD01042
