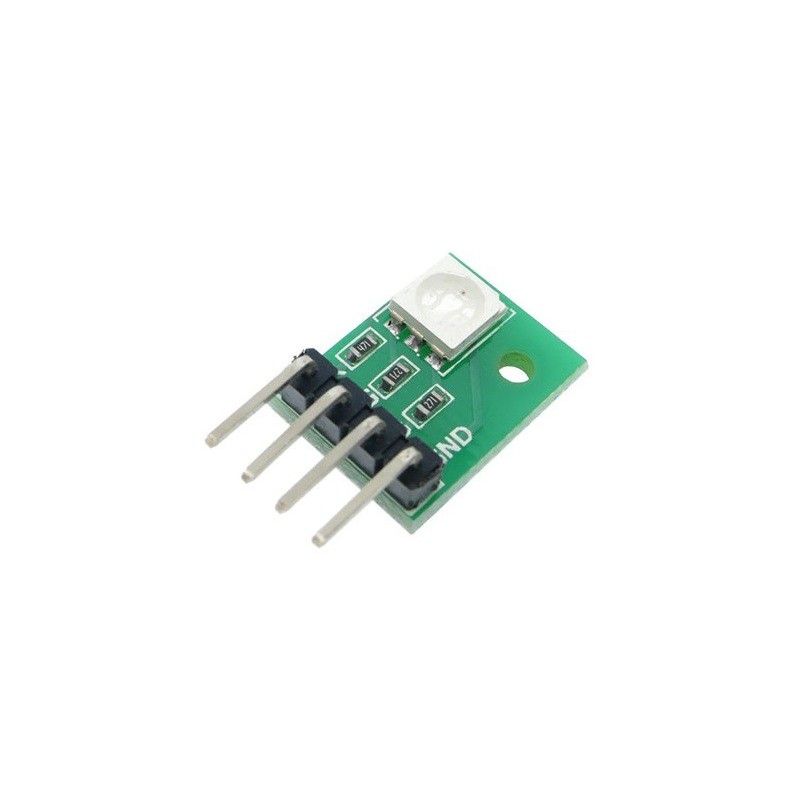

RGB LED Module for Arduino

: CEL03097
€0.80
Tax included
Quantity

If you have any questions on this product please feel free to contact us.

*Disclaimer: The images are merely illustrative.

Especificações:

  • Alimentação: 3.3V/5V
  • Dimensões PCB: 15mm*10.6mm
  • Módulo RGB SMD LED 5050 de alto brilho
  • Limitador de corrente através de resistência para evitar que o led se queime
  • Contém jumpers para ligação directa ao arduino



Exemplo de esquema de ligação

img01_como_usar_com_arduino_modulo_led_rgb_ky-016_uno_mega_2560_leonardo_nano



Código Exemplo:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
int pinoRed = 9; //PINO DIGITAL UTILIZADO PELO TERMINAL VERMELHO
int pinoGreen = 10; //PINO DIGITAL UTILIZADO PELO TERMINAL VERDE
int pinoBlue = 11; //PINO DIGITAL UTILIZADO PELO TERMINAL AZUL

int val; //VARIÁVEL DO TIPO INTEIRA

void setup(){
  pinMode(pinoRed, OUTPUT); //DEFINE O PINO COMO SAÍDA
  pinMode(pinoBlue, OUTPUT); //DEFINE O PINO COMO SAÍDA
  pinMode(pinoGreen, OUTPUT); //DEFINE O PINO COMO SAÍDA
}
void loop (){
  for(val = 255; val > 0; val --){ //PARA val IGUAL A 255, ENQUANTO val MAIOR QUE 0, DECREMENTA val
      analogWrite(pinoRed, val); //PINO RECEBE O VALOR
      analogWrite(pinoBlue, 255-val); //PINO RECEBE O VALOR
      analogWrite(pinoGreen, 128-val); //PINO RECEBE O VALOR
      delay (10); //INTERVALO DE 10 MILISSEGUNDOS
  }
  for(val = 0; val < 255; val ++){ //PARA val IGUAL A 0, ENQUANTO val MENOR QUE 255, INCREMENTA val
      analogWrite(pinoRed, val); //PINO RECEBE O VALOR
      analogWrite(pinoBlue, 255-val); //PINO RECEBE O VALOR
      analogWrite(pinoGreen, 128-val); //PINO RECEBE O VALOR
      delay (10); //INTERVALO DE 10 MILISSEGUNDOS
  }
}
CEL03097
